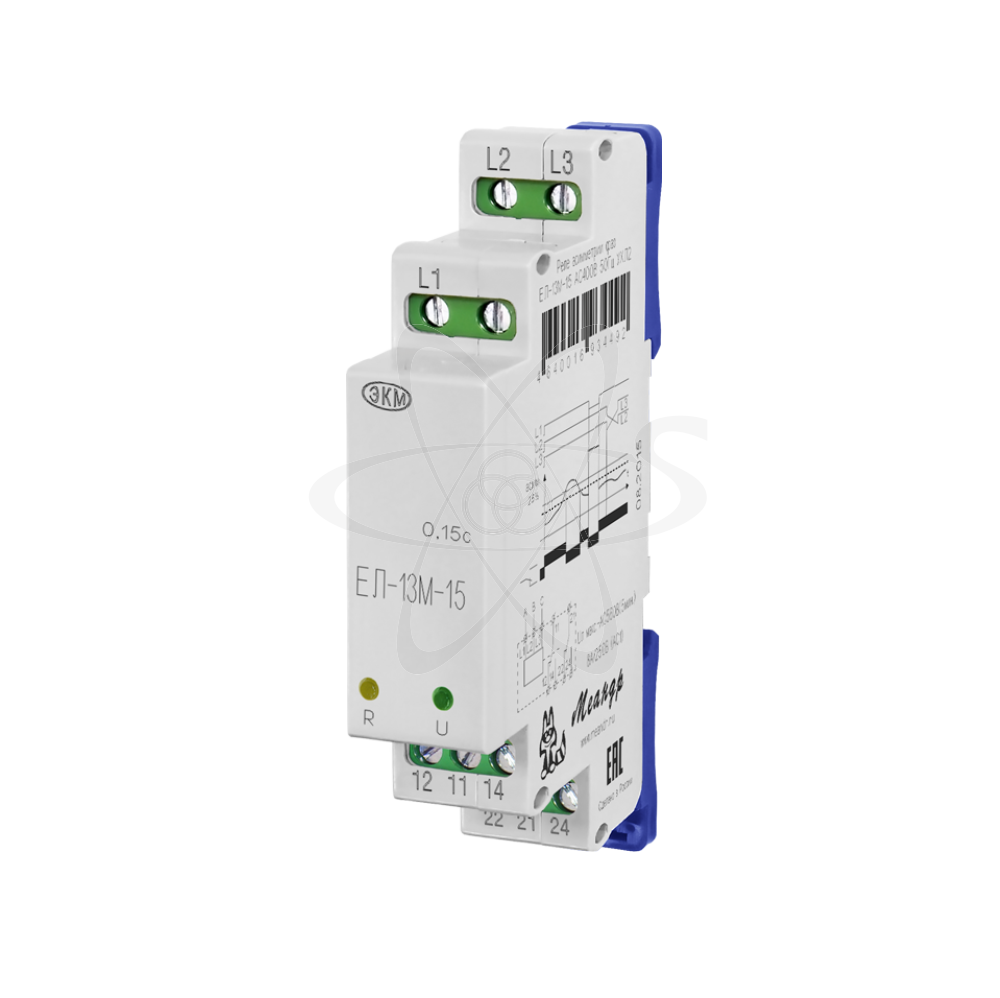

ЕЛ-13М-15 AC400В УХЛ2

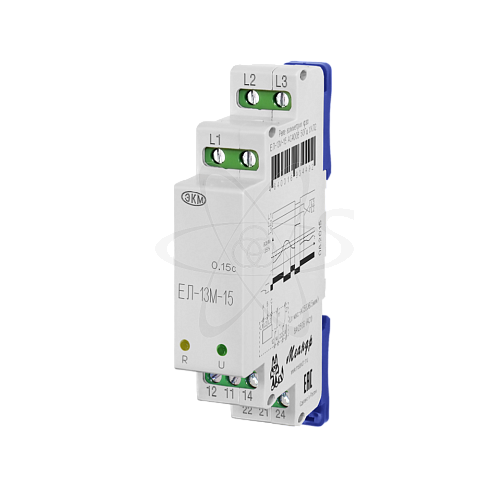

ЕЛ-13М-15 AC400В УХЛ2

Розничная цена 2 547.06 руб
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Сопутствующие товары: 38325 , 38505 , 41861
  • Руководство:
  • Новинка: Нет
  • Акции: Нет
  • Вид изделия: Реле контроля трехфазного линейного напряжения
  • Производитель: Меандр
  • Артикул: 4640016934492
  • Степень защиты: корпус - IP40, клеммы - IP 20
  • Спецпредложение: Нет
  • Габаритные размеры: 18х93х62
  • Гистерезис: 0,05 Uном
  • Диапазон температур,°С: –40 ÷ +55
  • Относительная влажность воздуха: до 80 (при 25°С)
  • Мощность потребления не более: ВА/Вт: 4
  • Коммутационная способность: 10 млн.циклов.
  • Погрешность: время срабатывания не более ±10%
  • Электрическая износостойкость, не менее: 100000 циклов
  • Количество и тип контактов: 2 переключающие группы
  • Климатическое исполнение: УХЛ 2
  • Режим работы: Круглосуточный
  • Максимальный ток А: коммутируемый -8А
  • Асимметрии линейных напряжений: 0,15
  • Максимальное допустимое напряжение: Между цепями и контактами реле 2000АС
  • Максимальное коммутируемое напряжение: 400
  • Мощность коммутируемая: АС250В 50Гц (АС1)/DC30В (DC1) 2000/240
  • Напряжение питания: 400 V AC, макс.доп. линейное 560 В, мин. 210 В

описание

ЕЛ-13М-15 (далее-реле) реле асимметрии фаз предназначены для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует обрыв и «слипание» фаз, асимметрию (разбаланс) линейных напряжений, превышение напряжения выше фиксированного значения. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на монтажную панель. Для установки реле на монтиажную панель, фиксаторы замков необходимо развинуть.Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели прибора расположены: зелёный светодиод «U» показывающий наличие напряжения в трёхфазной сети, жёлтый светодиод «R» включения встроенного исполнительного реле. Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле подключаются к схеме управления. При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров и, если они в норме, реле включается (контакты 11-14, 21-24 - замыкаются,контакты 11-12, 21-22 - размыкаются ). При выходе хотя бы одного параметра за пределы допустимых величин, встроенное реле выключается через 0.15 с. При возвращении параметров в норму реле включается и вновь осуществляется контроль напряжения сети.
