ЕЛ-12М-15 AC230В УХЛ4

Характеристики

описание

Контроль линейных напряжений в трёхпроводных сетях (без нейтрали)
Отключение при асимметрии фаз ˃25%
Отключение при прывышении напряжения выше 1,3Uном
Контроль порядка чередования фаз
Отключение при обрыве фаз
Отключение при "слипании" фаз
Задержка отключения от 0,1 до 10 с

НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля фаз ЕЛ-12М-15 предназначено для использования в схемах автоматического управления для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, асимметрию фаз. Реле применяется для защиты трёхфазных асинхронных электродвигателей  общепромышленных серий до 100 кВт.

ВНИМАНИЕ: Категорически запрещается применять в схемах АВР с нейтралью!!! (т.к. при обрыве нуля, из-за перекоса фазных напряжений, возможно выйдут из строя однофазные нагрузки)

КОНСТРУКЦИЯ РЕЛЕ

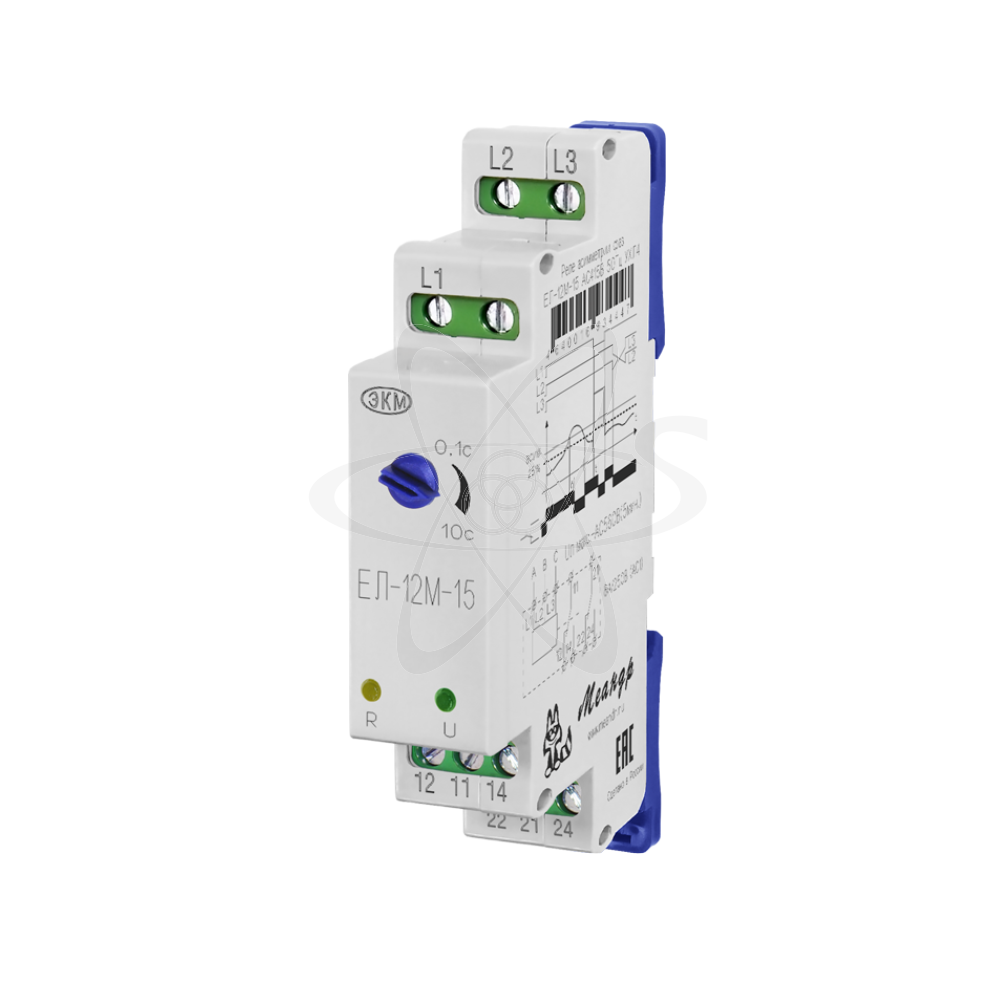

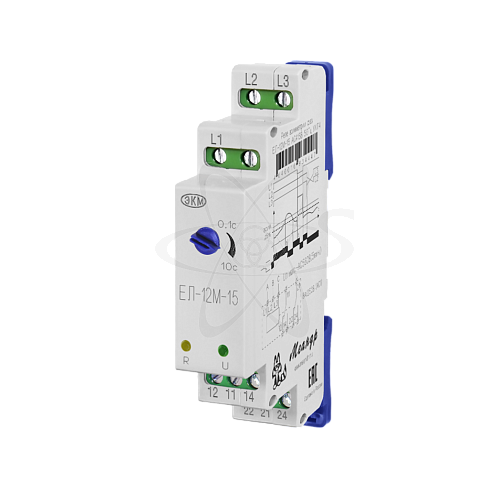

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположен поворотный переключатель времени срабатывания, зелёный индикатор наличия напряжения в сети «U», жёлтый индикатор встроенного исполнительного реле «R».

ПОДКЛЮЧЕНИЕ И РАБОТА РЕЛЕ
Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле 11-12, 21-24 подключаются к схеме управления. Когда реле подключено правильно, горят зелёный и жёлтый индикаторы. Если горит только зелёный индикатор, следует проверить наличие напряжения на клеммах реле и правильность порядка чередования подключённых фаз. Схема подключения показана на рисунке 2. При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров, если они в норме реле включается (контакты 11-12 и 21-22 размыкаются, контакты 11-14 и 21-24 замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, реле выключается. При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения - реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения или при обрыве одной фазы, встроенное реле выключается через время t, заданное пользователем. При возвращении параметров в норму встроенное реле включается сразу без учёта этой задержки.

ВНИМАНИЕ: При обрыве фазы L2 или L3 между сетью и реле, или при отсутствии потребителей в сети, отключение происходит без отсчёта установленной задержки времени срабатывания.
ВНИМАНИЕ: Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5 мм.

ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5мм
