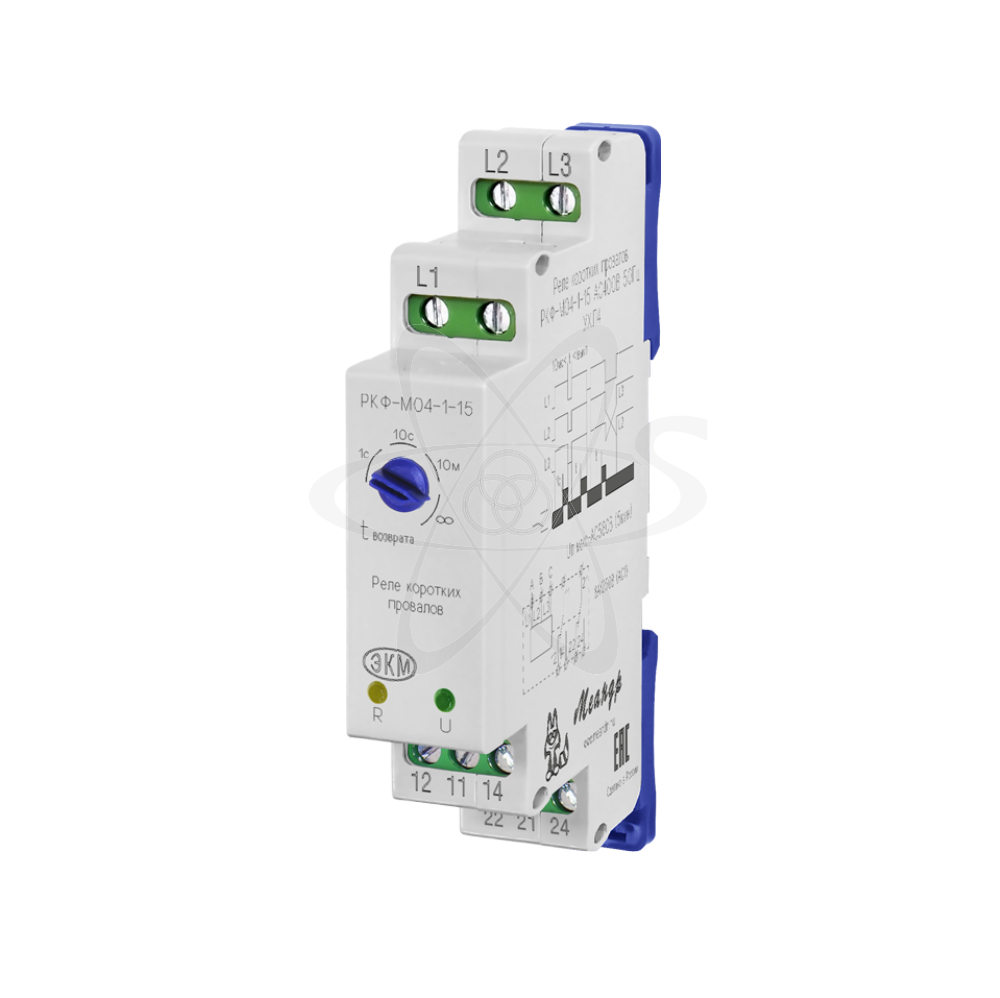

РКФ-М04-1-15 AC400В УХЛ4

Характеристики

описание

РКФ-М04-1-15 (далее-реле) реле контроля фаз предназначено для обнаружения кратковременных пропаданий (коротких провалов) напряжения питания по одной, двум или трём фазам. Реле контролирует нарушение порядка чередования фаз, обрыв фазы, «слипание» фаз. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели прибора расположены регулятор значения времени возврата реле (время включения реле после устранения всех контролируемых неисправностей сети). зелёный светодиод включения напряжения питания «U», жёлтый светодиод включения встроенного исполнительного реле «R». Реле работает в двух режимах:«работа с памятью» и «работа без памяти», где tпров - длительность провалов напряжения по любой из фаз, tвкл - время включения реле после подачи питания на реле, tвыкл - время выключения реле, в течение которого в памяти контроллера сохраняется значение предварительно установленного времени возврата tвозвр. Время возврата определяет задержку на включение исполнительного реле после устранения аварии сети. Контроль чередования фаз осуществляется при подаче питания на реле и при устранении аварии сети. В режиме «работа без памяти» при подаче на реле трёхфазного напряжения, если все контролируемые параметры находятся в норме,то реле включается через время включения tвкл. При обнаружении провала напряжения длительностью tвыклtвыкл, эта авария будет рассматриваться как выключение питания и после её устранения реле вновь включится через время tвкл. Если провал напряжения длительностью tпров>tвыкл произошёл только по одной фазе, то после устранения неисправности реле включиться через время tвозвр. Таким же образом реле работает при«слипании» и обрыве фаз. В режиме «работа с памятью» регулятор времени возврата необходимо установить в положение «∞». При обнаружении кратковременного пропадания напряжения в сети, «слипания» или обрыва фаз исполнительное реле выключится и будет оставаться в выключенном состоянии до снятия питания. Если в этом режиме работы длительность провала напряжения одновременно по двум или трём фазам превышает время выключения реле tвыкл, то эта авария будет рассматриваться как выключение питания и после её устранения реле вновь включится через время tвкл. Для установки значения времени возврата реле tвозвр(1с, 10с, 10м), стрелка на ручке потенциометра должна быть установлена в середине дуги между рисками на шкале. Когда исполнительное реле и жёлтый светодиод включены, контакты реле 11-14 и 21-24 замкнуты , когда выключены - контакты 11-12 и 21-22 замкнуты.

РКФ-М04-1-15 AC400В УХЛ4:

заказ осуществляется по предоплате

Заказать
