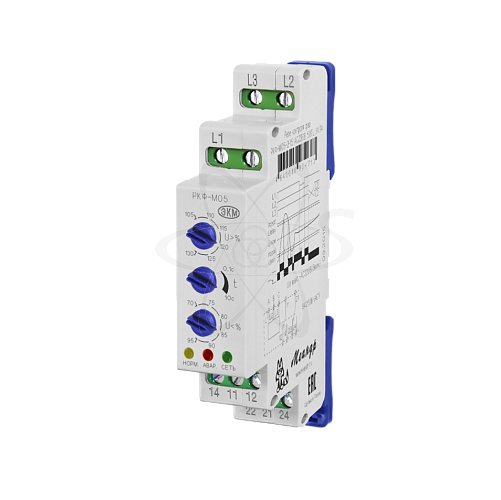

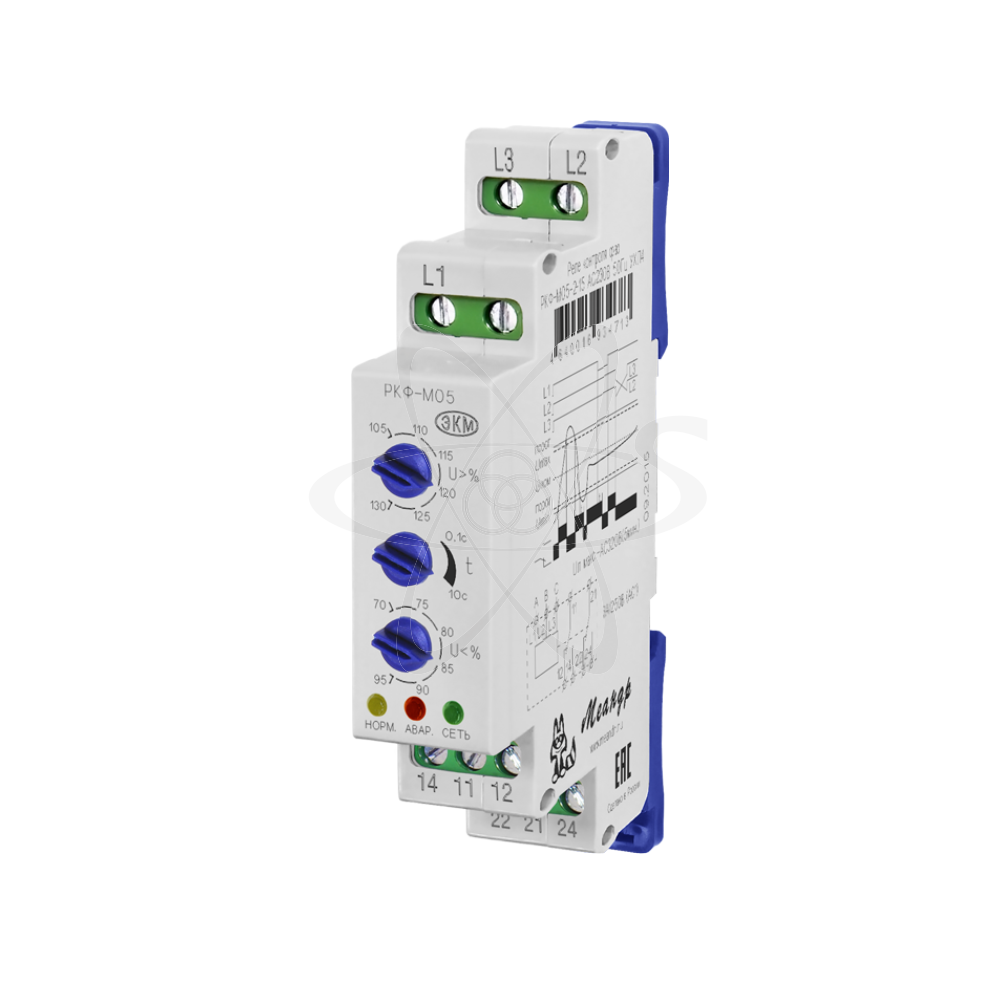

РКФ-М05-2-15 АС400В УХЛ4

Розничная цена 2 805.22 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 38325 , 38505 , 41861
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Реле контроля фаз
Производитель: Меандр
Артикул: 4640016934744
Степень защиты: корпус - IP40, клеммы - IP 20
Спецпредложение: Нет
Габаритные размеры: 18х93х62
Гистерезис: 4%
Диапазон температур,°С: –25 ÷ +55
Относительная влажность воздуха: до 80 (при 25°С)

Мощность потребления не более: ВА/Вт: 4
Коммутационная способность: 10 млн.циклов.
Электрическая износостойкость, не менее: 100000 циклов
Время включения/выключения: t-вкл не более: 1сек.
Предел измерения: превышения Uном=105-130 В/понижения Uном=70-95
Количество и тип контактов: 2 переключающие группы
Климатическое исполнение: УХЛ 4
Режим работы: Круглосуточный
Регулировка: Задержка срабатывания 0,1-10 сек.
Максимальный ток А: коммутируемый -8А
Максимальное допустимое напряжение: Между цепями и контактами реле 2000АС
Максимальное коммутируемое напряжение: 400
Мощность коммутируемая: АС250В 50Гц (АС1)/DC30В (DC1) 2000/240

Напряжение питания: 400 V AC, макс.допустимое линейное 560 В

описание

РКФ-М05 (далее-реле) реле контроля фаз предназначено для контроля трёхфазного напряжения в трёхпроводных сетях без нейтрали. Реле контролирует чередование (только реле РКФ-М05-1-15) ,обрыв и «слипание» фаз, линейное снижение (превышение) напряжения ниже (выше) установленного значения. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели прибора расположены: декадный переключатель для установки верхнего «U>%» порога срабатывания, декадный переключатель для установки времени задержки срабатывания, декадный переключатель для установки нижнего «U<%» порога срабатывания, жёлтый светодиод включения исполнительного реле «НОРМ.», красный светодиод ошибок сети «АВАР.», зелёный светодиод включения напряжения питания. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле.Также реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1 - 2000, ГОСТ Р 51317.4.4 - 99, ГОСТ Р 51317.4.5 - 99. Сопротивление изоляции реле, не бывших в эксплуатации, соответствует ряду 3 по ГОСТ 12434 - 83. Конденсация влаги на поверхности изделия не допускается. Реле не требует дополнительного питания, питается от контролируемой сети трёхфазного напряжения. Подключение производится к клеммам L1, L2, L3. Встроенное электромагнитное реле включается при подаче питания, если все контролируемые параметры находятся в норме, о чем будет сигнализировать мигающий индикатор «НОРМ.», при этом контакты 11-14, 21-24 замыкаются ,а контакты 11-12, 21-22-размыкаются.При возникновении ошибки (отклонении хотя бы одного параметра от номинального значения) реле выключится по окончании отсчёта времени срабатывания реле, если задержка установлена.При этом контакты, 11-14, 21-24 - разомкнуться, контакты 11-12, 21-22 - замкнуться и включится мигающий светодиод «АВАР.». При пропадании двух или трёх фаз одновременно реле выключится без отсчёта задержки времени срабатывания. При возвращении контролируемого параметра в норму, реле включится сразу, без учёта задержки времени срабатывания, о чем будет сигнализировать мигающий светодиод «НОРМ.».
