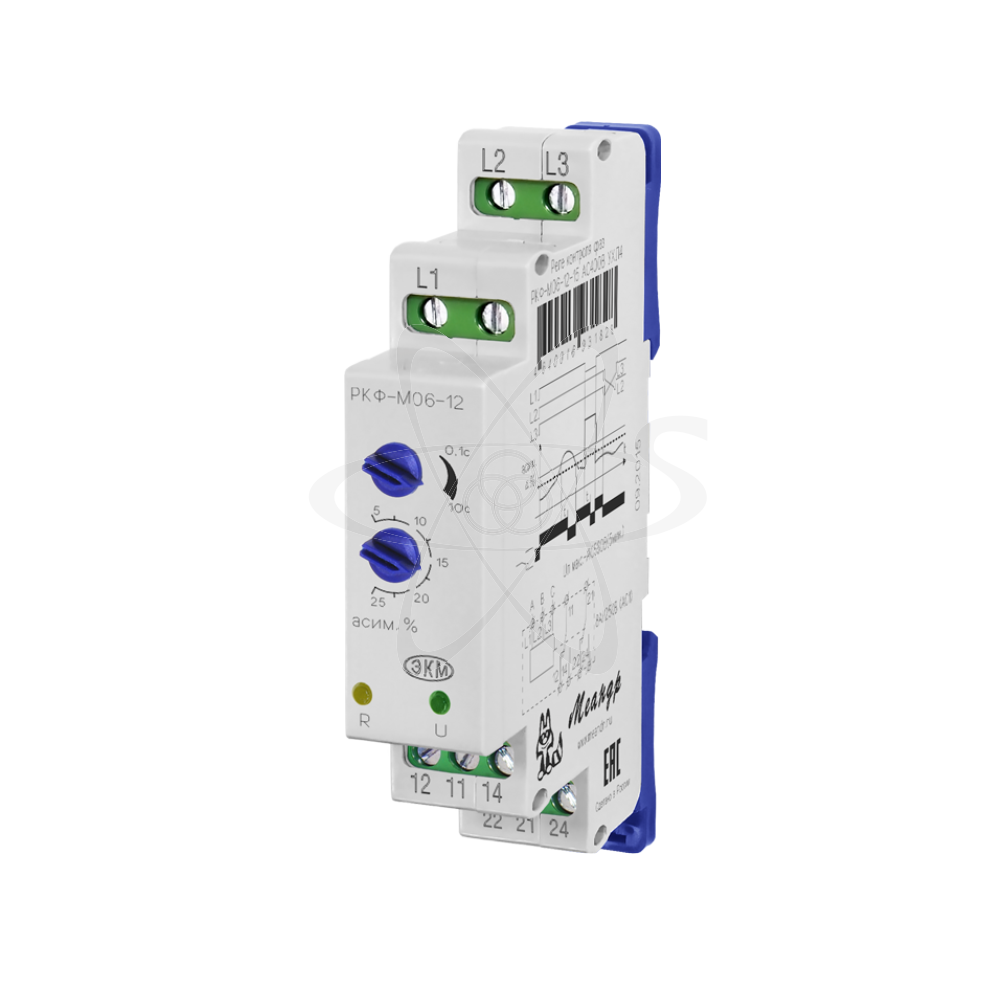

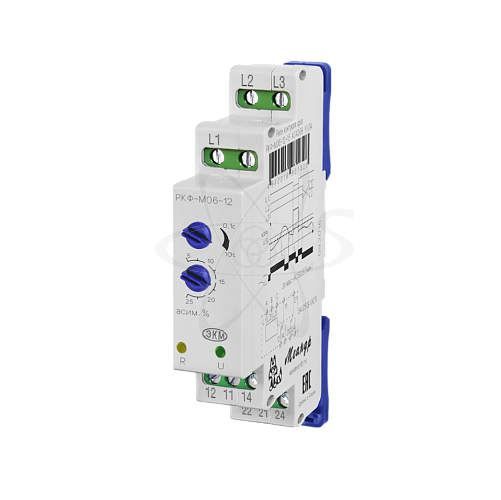

РКФ-М06-12-15 AC400В УХЛ4

В наличии 9 шт.

Розничная цена 2 214.78 руб

Купить
сейчас В КОРЗИНу

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 41861 , 38505 , 38325
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Реле контроля фаз
Производитель: Меандр
Артикул: 4640016931828
Степень защиты: корпус - IP40, клеммы - IP 20
Спецпредложение: Нет
Габаритные размеры: 18х93х62
Гистерезис: 0,025 Uном
Диапазон температур,°С: –25 ÷ +55
Относительная влажность воздуха: до 80 (при 25°С)
Мощность потребления не более: ВА/Вт: 2

Коммутационная способность: 10 млн.циклов.
Погрешность: время срабатывания не более ±10%
Электрическая износостойкость, не менее: 100000 циклов
Предел измерения: превышения Uном=130 В
Количество и тип контактов: 2 переключающие группы
Климатическое исполнение: УХЛ 4
Режим работы: Круглосуточный
Регулировка: Срабатывания 0,1-10 сек,асимметрии 5..25Uном +/-2%
Максимальный ток А: коммутируемый -8А
Асимметрии линейных напряжений: 5...25Uном ±2%, В 0,1-10
Максимальное допустимое напряжение: Между цепями и контактами реле 2000АС
Максимальное коммутируемое напряжение: 400
Мощность коммутируемая: АС250В 50Гц (АС1)/DC30В (DC1) 2000/240
Напряжение питания: 400 V AC, макс.допустимое линейное 540 В

описание

РКФ-М06-12-15 (далее-реле) реле асимметрии фаз предназначено для контроля трёхфазного напряжения в трёхпроводных сетях без нейтрали. Реле контролирует обрыв фаз, «слипание» фаз,порядок чередования фаз, перенапряжения,недопустимую асимметрию (разбаланс) линейных напряжений. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели прибора расположен декадный переключатель времени срабатывания, декадный переключатель асимметрии (разбаланса) фаз, зелёный светодиод «U» наличия напряжения в трёхфазной сети, жёлтый светодиод «R» включения встроенного исполнительного реле. При подаче на реле трёхфазного напряжения включается светодиод сеть «U» и осуществляется проверка всех контролируемых параметров сети. Если все параметры в норме, включается встроенное исполнительное реле (размыкаются контакты 11-12, 21-22, замыкаются контакты 11-14, 21-24) и включается светодиод «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного верхнего порога напряжения - реле выключается без отсчёта установленной задержки времени срабатывания. При обнаружении асимметрии фаз больше установленного значения, при обрыве одной фазы или при «слипании» фаз , реле выключается через время t, установленное регулятором времени срабатывания на передней панели. При возвращении параметров в норму реле включается без задержки, установленной пользователем.
