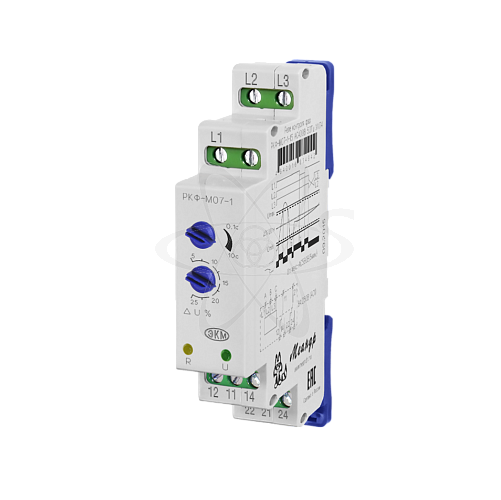

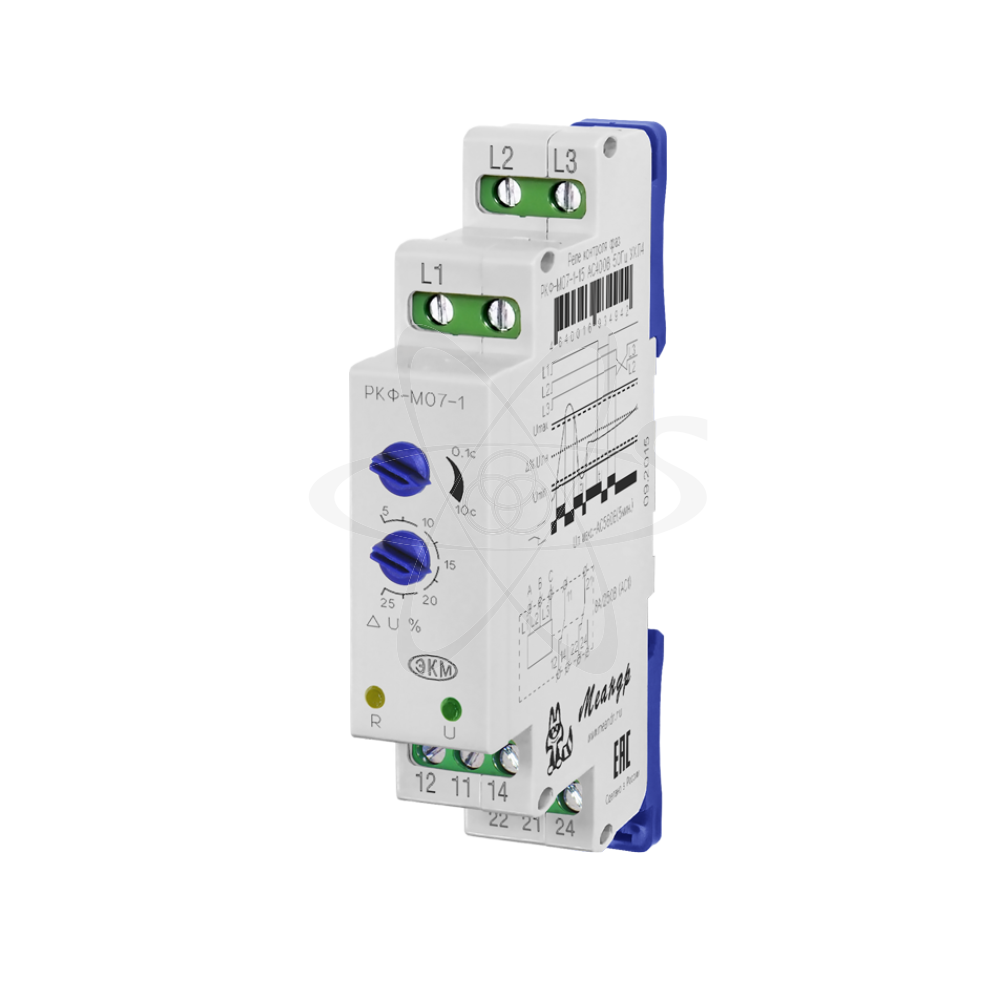

РКФ-М07-1-15 AC100В УХЛ4
РКФ-М07-1-15 AC100В УХЛ4
Розничная цена
3 812.40 руб
Способы оплаты:
Visa
MasterCard
Наличными при получении
Безналичная оплата
Характеристики
- Сопутствующие товары:
38325 , 38505 , 41861
- Руководство:
- Новинка:
Нет
- Акции:
Нет
- Вид изделия:
Реле контроля фаз
- Производитель:
Меандр
- Артикул:
4640016934904
- Степень защиты:
корпус - IP40, клеммы - IP 20
- Спецпредложение:
Нет
- Габаритные размеры:
18х93х62
- Гистерезис:
5% Uном
- Диапазон температур,°С:
–25 ÷ +55
- Относительная влажность воздуха:
до 80 (при 25°С)
- Мощность потребления не более: ВА/Вт:
2
- Коммутационная способность:
10 млн.циклов.
- Погрешность:
Уставка:±5Uном/порогUном±0,05
- Электрическая износостойкость, не менее:
100000 циклов
- Предел измерения:
превышения 25-5%,понижения 5-25%
- Количество и тип контактов:
2 переключающие группы
- Климатическое исполнение:
УХЛ 4
- Режим работы:
Круглосуточный
- Регулировка:
Задержка срабатывания 0,1-10 сек.
- Максимальный ток А:
коммутируемый -8А
- Время срабатывания:
в пределах регул. 0,1-10 сек
- Максимальное допустимое напряжение:
Между цепями и контактами реле 2000АС
- Максимальное коммутируемое напряжение:
400
- Мощность коммутируемая:
АС250В 50Гц (АС1)/DC30В (DC1) 2000/240
- Напряжение питания:
100 V AС, макс.допустимое линейное 150 В
описание
РКФ-М07-1-15 (далее-реле) реле контроля фаз предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует обрыв и «слипание» фаз,порядок чередования фаз, превышение напряжения выше и снижение напряжения ниже установленного порога. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель пружины замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены: декадный переключатель времени срабатывания, декадный переключатель порога синхронного превышение и снижения напряжения, зелёный светодиод включения питания «U», жёлтый светодиод срабатывания встроенного исполнительного реле «R». Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 . Выходные контакты реле 12-11-14, 22-21-24 подключаются к схеме управления. При подаче на реле трёхфазного напряжения загорается зелёный светодиод «U» и осуществляется проверка всех контролируемых параметров сети. Если все параметры в норме, включается встроенное исполнительное реле, загорается жёлтый светодиод «R», замыкаются контакты 11-14, 21-24 . При возникновении неисправности - на выходе хотя бы одного контролируемого параметра за пределы допустимых величин, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки. При превышении напряжения выше установленного значения, при нарушении порядка чередования фаз, при пропадании двух или трёх фаз одновременно реле выключится без отсчёта задержки времени срабатывания, установленной пользователем.
Минимальное напряжение для включения реле - 0,85 Uном
РКФ-М07-1-15 AC100В УХЛ4:
заказ осуществляется по предоплате
