РКФ-М07-1-15 AC400В УХЛ4

Розничная цена 2 763.60 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 41861 , 38505 , 38359
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Реле контроля фаз
Производитель: Меандр
Артикул: 4640016934942
Степень защиты: корпус - IP40, клеммы - IP 20
Спецпредложение: Нет
Габаритные размеры: 18х93х62
Гистерезис: 5% Uном
Диапазон температур,°С: –25 ÷ +55
Относительная влажность воздуха: до 80 (при 25°С)
Мощность потребления не более: ВА/Вт: 2

Коммутационная способность: 10 млн.циклов.
Погрешность: Уставка:±5Uном/порогUном±0,05
Электрическая износостойкость, не менее: 100000 циклов
Предел измерения: превышения 25-5%,понижения 5-25%
Количество и тип контактов: 2 переключающие группы
Климатическое исполнение: УХЛ 4
Режим работы: Круглосуточный
Регулировка: Задержка срабатывания 0,1-10 сек.
Максимальный ток А: коммутируемый -8А
Время срабатывания: в пределах регул. 0,1-10 сек
Максимальное допустимое напряжение: Между цепями и контактами реле 2000АС
Максимальное коммутируемое напряжение: 400
Мощность коммутируемая: АС250В 50Гц (АС1)/DC30В (DC1) 2000/240
Напряжение питания: 400 V AC, макс.допустимое линейное 560 В

описание

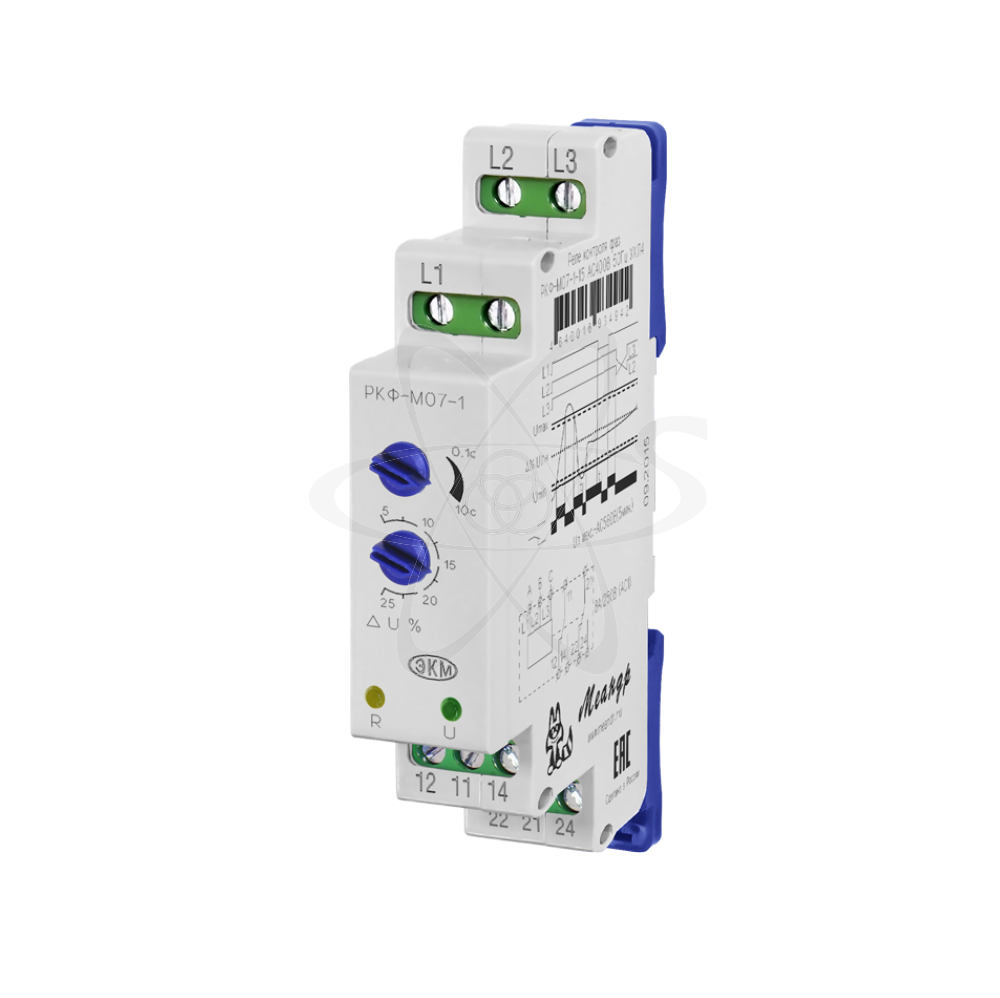

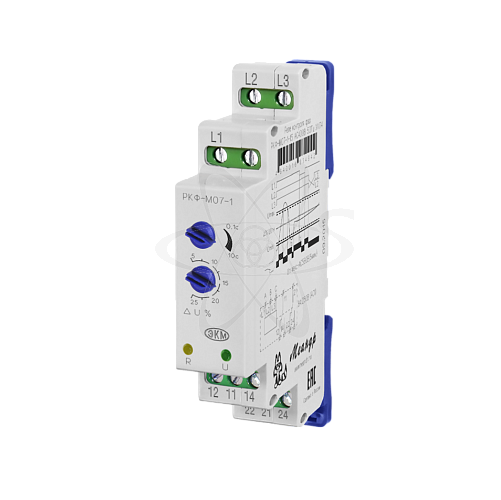

РКФ-М07-1-15 (далее-реле) реле контроля фаз предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует обрыв и «слипание» фаз,порядок чередования фаз, превышение напряжения выше и снижение напряжения ниже установленного порога. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель пружины замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены: декадный переключатель времени срабатывания, декадный переключатель порога синхронного превышение и снижения напряжения, зелёный светодиод включения питания «U», жёлтый светодиод срабатывания встроенного исполнительного реле «R». Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 . Выходные контакты реле 12-11-14, 22-21-24 подключаются к схеме управления. При подаче на реле трёхфазного напряжения загорается зелёный светодиод «U» и осуществляется проверка всех контролируемых параметров сети. Если все параметры в норме, включается встроенное исполнительное реле, загорается жёлтый светодиод «R», замыкаются контакты 11-14, 21-24 . При возникновении неисправности - на выходе хотя бы одного контролируемого параметра за пределы допустимых величин, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки. При превышении напряжения выше установленного значения, при нарушении порядка чередования фаз, при пропадании двух или трёх фаз одновременно реле выключится без отсчёта задержки времени срабатывания, установленной пользователем.
Минимальное напряжение для включения реле - 0,85 Uном
