Реле контроля фаз РКФ

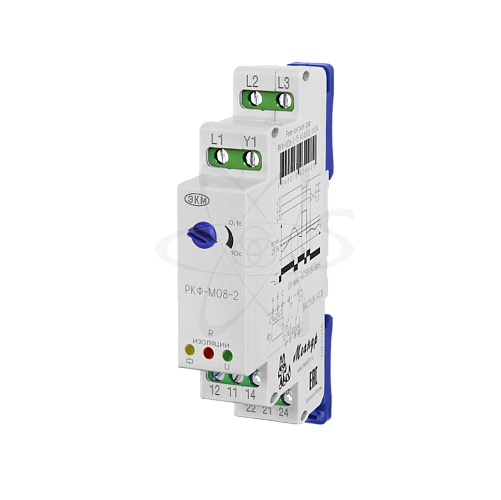

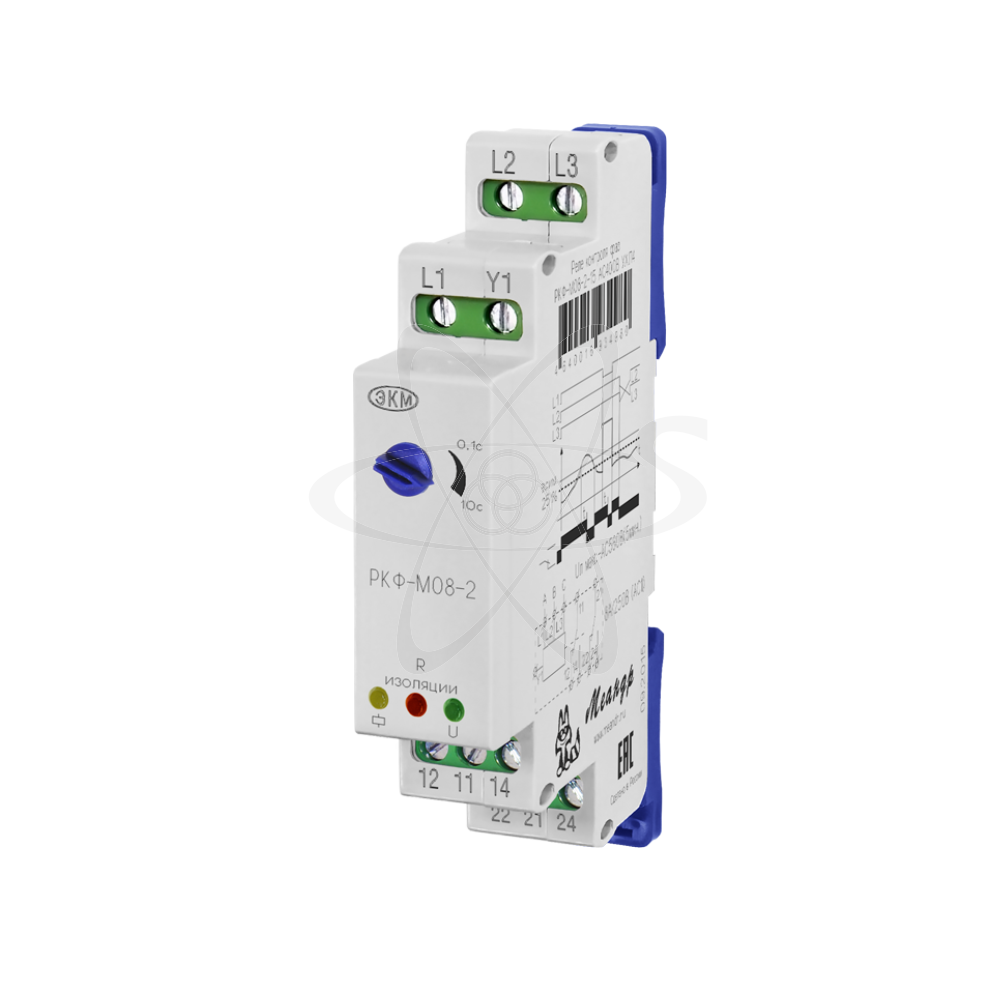

- РКФ-М08-2-15 AC400В УХЛ2
РКФ-М08-2-15 AC400В УХЛ2
РКФ-М08-2-15 AC400В УХЛ2
Розничная цена
4 237.20 руб
Способы оплаты:
Visa
MasterCard
Наличными при получении
Безналичная оплата
Характеристики
- Сопутствующие товары:
38359 , 38505 , 41861
- Руководство:
- Новинка:
Нет
- Акции:
Нет
- Вид изделия:
Реле контроля фаз
- Производитель:
Меандр
- Артикул:
4640016934973
- Степень защиты:
корпус - IP40, клеммы - IP 20
- Спецпредложение:
Нет
- Габаритные размеры:
18х93х62
- Гистерезис:
5% Uном
- Диапазон температур,°С:
–40 ÷ +55
- Относительная влажность воздуха:
до 80 (при 25°С)
- Мощность потребления не более: ВА/Вт:
2
- Коммутационная способность:
10 млн.циклов.
- Погрешность:
Уставка:±5Uном/порогUном±0,05
- Электрическая износостойкость, не менее:
100000 циклов
- Предел измерения:
превышения Uном=130 В
- Количество и тип контактов:
2 переключающие группы
- Климатическое исполнение:
УХЛ 2
- Режим работы:
Круглосуточный
- Регулировка:
Задержка срабатывания 0,1-10 сек.
- Максимальный ток А:
коммутируемый -8А
- Время срабатывания:
в пределах регул. 0,1-10 сек
- Максимальное допустимое напряжение:
Между цепями и контактами реле 2000АС
- Максимальное коммутируемое напряжение:
400
- Мощность коммутируемая:
АС250В 50Гц (АС1)/DC30В (DC1) 2000/240
- Напряжение питания:
400 V AC, макс.допустимое линейное 560 В
описание
РКФ-М08-1-15 (далее-реле) реле асимметрии фаз с контролем изоляции предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали) с предпусковым контролем сопротивления изоляции обмоток двигателя. Также реле может использоваться в четырёхпроводных сетях (с нейтралью), но при этом функция контроля сопротивления изоляции работать не будет. Реле контролирует обрыв фаз, «слипание» фаз, порядок чередования фаз,снижение ( превышение) напряжения ниже (выше) фиксированного значения. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку-DIN (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель пружины замков необходимо раздвинуть. Клемная конструкцуия обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели прибора расположены:декадный переключатель времени срабатывания, красный светодиод сопротивления изоляции «R изоляции», зелёный светодиод «U» наличия напряжения в трёхфазной сети, жёлтый светодиод «R» включения встроенного исполнительного реле. При использовании реле в трёхпроводных сетях (без нейтрали), фазы А, В, С контролируемой сети подключаются соответственно к клеммам «L1», «L2», «L3». Для осуществления контроля изоляции клемму «Y1» необходимо соединить с одной из фаз после контактов магнитного пускателя (на двигателе). Выходные контакты реле 14-11-12 подключаются к схеме управления работой двигателя. Контроль сопротивления изоляции двигателя относительно земли осуществляется сразу после подачи на реле трёхфазного напряжения, если клемма «Y1» соединена с одной из фаз на двигателе и все параметры сети в норме. В противном случае реле не включится и измерение сопротивление изоляции осуществляться не будет (индикаторы «R» и «R изоляции» выключены). Если контролируемые параметры сети в норме, а сопротивление изоляции обмоток двигателя окажется ≤ 500 кОм, исполнительное реле останется выключенным и будет мигать красный светодиод «R изоляции». Если сопротивление изоляции двигателя >500 кОм, начинается непрерывный анализ всех параметров сети. Когда они остаются в норме, исполнительное реле и жёлтый светодиод «R» включены (замкнуты контакты 11-14 и 21-24). При возникновении неисправности на выходе , хотя бы одного параметра за пределы допустимых величин, исполнительное реле и светодиод «R» выключаются (замыкаются контакты 11-12 и 21-22 ). При обнаружении обратного порядка чередования фаз, при пропадании двух или трёх фаз или при превышении фиксированного порога напряжения - исполнительное реле выключается без отсчёта установленной задержки времени срабатывания. При снижении напряжения ниже фиксированного порога или при обрыве одной фазы, реле выключается через время t, установленное регулятором времени срабатывания на лицевой панели реле. При возвращении параметров в норму, реле включается сразу, без учёта этой задержки. При использовании реле в четырёхпроводных сетях с изолированной нейтралью фазы А, В, С подключается соответственно к клеммам «L1», «L2», «L3» реле, при этом клемма «Y» не задействована и контроль сопротивления изоляции отсутствует.
Минимальное напряжение для включения реле - 0,85 Uном
РКФ-М08-2-15 AC400В УХЛ2:
заказ осуществляется по предоплате
