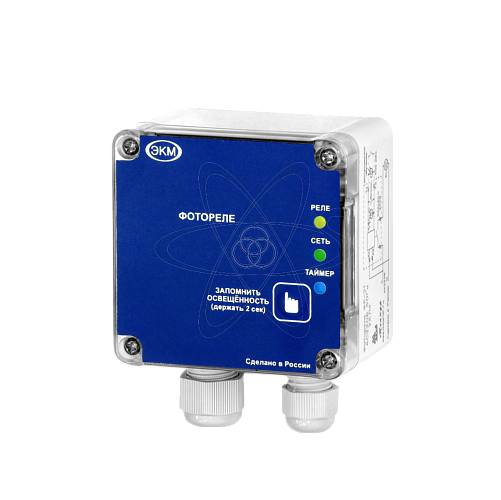

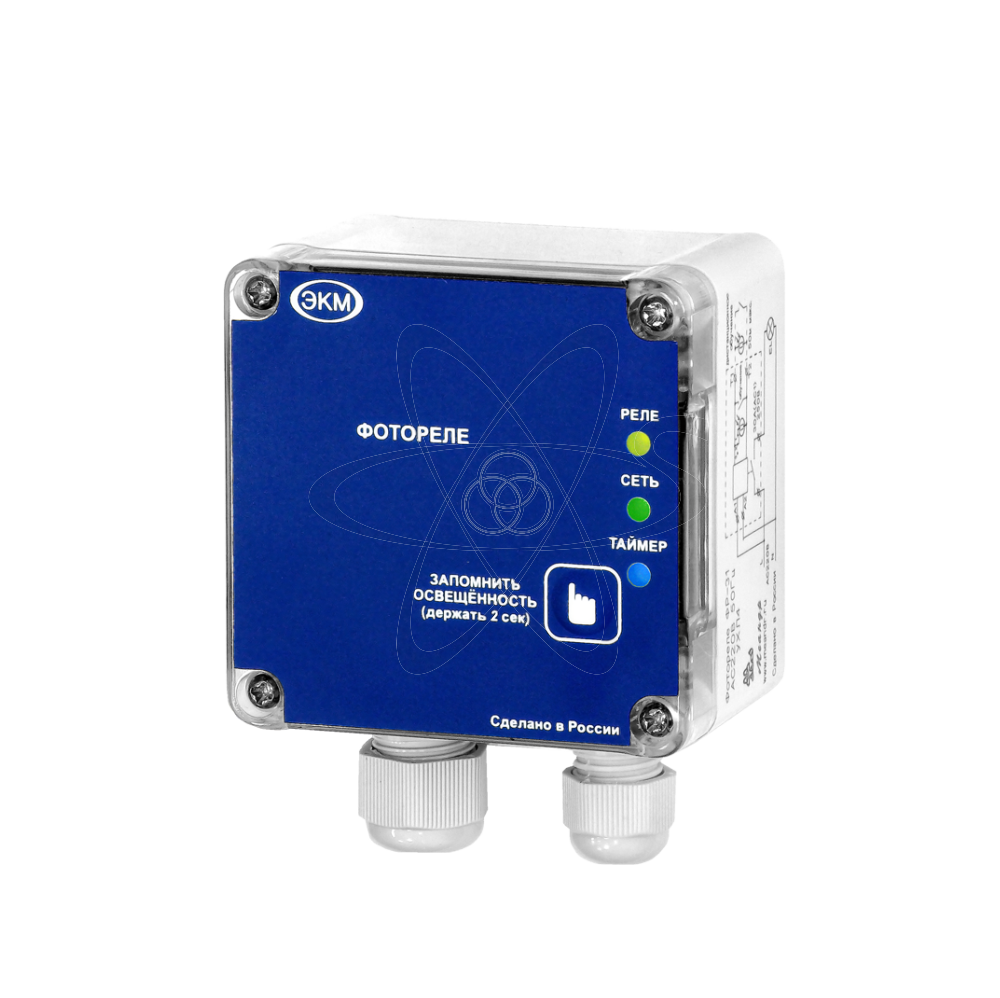

ФР-31 АС230В УХЛ2

Характеристики

описание

ФР-31 (далее – фотореле) фотореле предназначено для автоматического включения и отключения витрин магазинов, освещения улиц, реклам, торговых залов,  автостоянок и т.п. Контроль освещённости осуществляется встроенным фоторезистором или выносным фотодатчиком ФД-3-1. Фотореле, кроме обычного режима управления,также имеет режим "умного отключения" ("smart off"). В этом режиме потребитель сам задает время включённого освещения  после наступления сумерек в интервале от 30 минут до 7 часов. В вечернее или ночное время фотореле включит освещение  и через заданное время выключит. Тем самым фотореле позволяет значительно сэкономить потребляемую электроэнергию. Фотореле выпускаются в герметичном пластмассовом корпусе. В нижней части корпуса расположены сальники для проводов питания и коммутируемой цепи. Монтаж осуществляется на ровную поверхность. Для установки реле на ровную поверхность, нужно снять лицевую крышку, через отверстия расположенных по углам корпуса прикрепить корпус четырьмя саморезами  или винтами М4 . Клемная конструкция питания обеспечивает надёжный зажим проводов сечением до 1,5 мм2. Клемная конструкция коммутируемой цепи обеспечивает надёжный зажим проводов сечением до 3,31 мм2. На передней панели расположены: зелёный светодиод «СЕТЬ» включения напряжения питания,жёлтый светодиод «РЕЛЕ» срабатывания встроенного исполнительного реле,  синий светодиод «ТАЙМЕР», кнопка «запомнить освещённость», для настройки фотореле на нужную освещённость. Внутри корпуса на плате находятся переключатель времени встроенного таймера «tоткл» и джампер «JP» для выбора фотодатчика (встроенный или внешний) и переключатель времени срабатывания реле «tзад», . Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу фотореле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие по сети питания импульсных помех амплитудой, не превышающей двойную величину номинального напряжения питания и длительностью не более 10мкс. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса фотореле. Фотореле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1 - 2000, ГОСТ Р 51317.4.4 - 99, ГОСТ Р 51317.4.5 - 99. Конденсация влаги на корпусе изделия не допускается. Реле подключается согласно схеме подключения. Проверить правильность установки перемычки «JP» подключения фотодатчика. Работа с выносным  или внутренним  датчиком выбирается установкой перемычки на соответствующие контакты, контакты 2-3-датчик выносной, контакты 1-2-датчик внутренний,. При монтаже реле с внутренним фотодатчиком или установке внешнего фотодатчика необходимо исключить попадание света от  коммутируемого источника на фотодатчик. Размещение реле следует производить таким образом, чтобы исключить возможность загрязнения окна фотоприёмника.Выносной фотодатчик подключается к клеммам «Т1», «Т2». Напряжение питания подключается к клеммам «А1» и «А2». Удалить лицевую крышку отвинтив 4 винта по углам корпуса и установить указатель переключателя «tзад» в положение 5с, а указатель переключателя времени встроенного таймера «tоткл» в положение «∞». Выбрать время суток, соответствующее включению источника света. Подать напряжение питания на фотореле, при этом должен включится зелёный светодиод «СЕТЬ».
