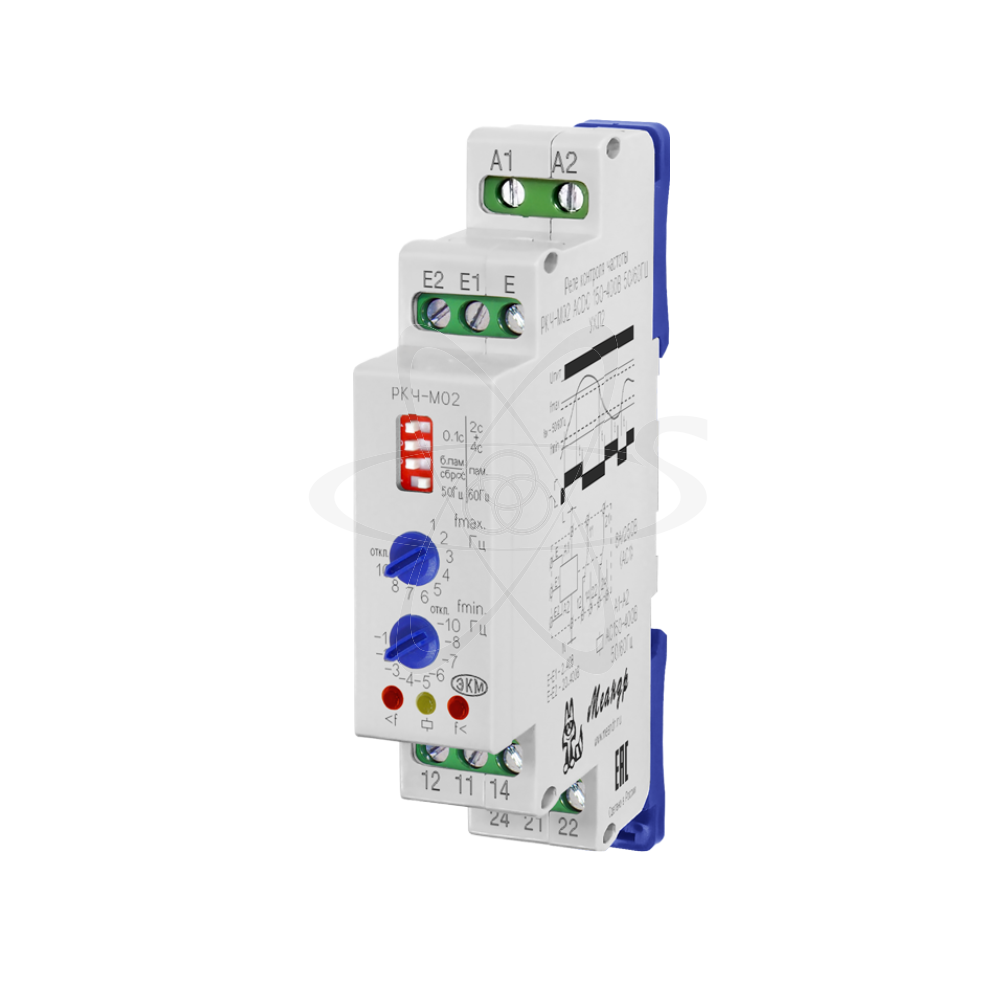

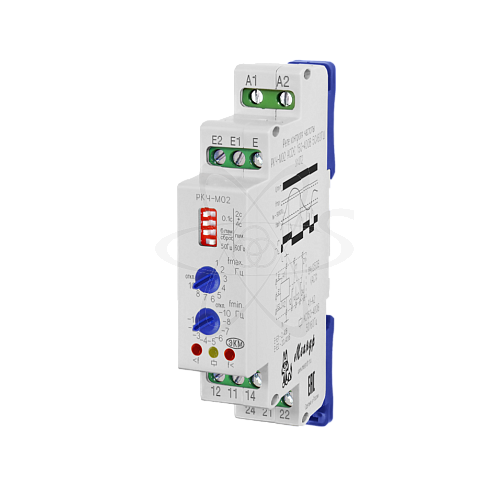

РКЧ-М02 АСDC 150-400В УХЛ4

Розничная цена 4 428.28 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 38359 , 38505 , 41861
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Реле контроля частоты
Производитель: Меандр
Артикул: 4640016936014
Степень защиты: корпус - IP40, клеммы - IP 20
Спецпредложение: Нет
Габаритные размеры: 18х93х62
Диапазон температур,°С: –25 ÷ +55

Мощность потребления не более: ВА/Вт: 2
Коммутационная способность: 10 млн.циклов.
Электрическая износостойкость, не менее: 100000 циклов
Пороги отключений и включений: отключ.верхн.fmax,1,,,10 Гц/нижн.fmin.-10,,,-1 Гц
Климатическое исполнение: УХЛ 4
Режим работы: Круглосуточный
Напряжение контролируемого сигнала: АС30-400 (Е-Е2)
Максимальный ток А: коммутируемый -8А
Время срабатывания: tз/0,1; 2; 4; 6 сек
Максимальное коммутируемое напряжение: 400
Мощность коммутируемая: АС250В 50Гц (АС1)/DC30В (DC1) 4000/480

Напряжение питания: ACDC 150...400

описание

РКЧ-М (далее-реле) реле контроля частоты предназначено для контроля частоты переменного напряжения. Реле обеспечивает контроль частоты 50 или 60 Гц. Реле обеспечивает контроль частоты напряжения питания поступающего на сигнальный вход. Реле может использоваться для контроля частоты как в однофазных,так и в многофазных сетях с фиксированной задержкой срабатывания и регулируемыми порогами отключения исполнительного встроенного реле. РКЧ-М02 допускает режим работы «без памяти» аварии и режим работы «с памятью» аварии. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены: DIP-переключатель для установки задержки срабатывания, выбора режима работы «без памяти» аварии или «с памятью» аварии, выбора номинальной частоты контролируемой сети,декадный переключатель установки значений срабатывания по превышению номинальной частоты, декадный переключатель установки значений срабатывания по понижению номинальной частоты контролируемой сети, красный светодиод аварийного состояния по превышению частоты сети - «>f», жёлтый светодиод состояния контактов исполнительного реле, красный светодиод аварийного состояния по понижению частоты сети - «f». Если частота контролируемой сети опустится ниже установленного значения fmin, через установленное время задержки t отключится исполнительное реле, погаснет жёлтый светодиод,контакты 11-12, 21-22 замнутся и включится индикатор «
