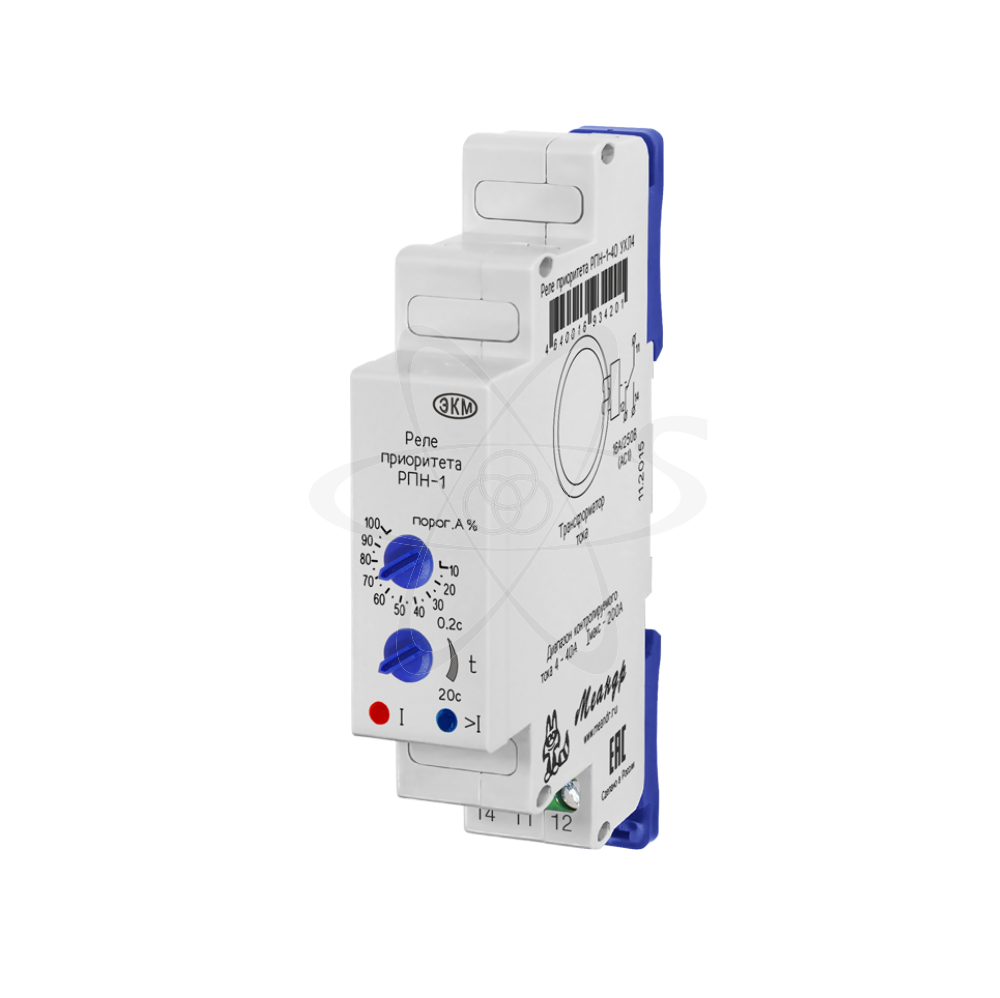

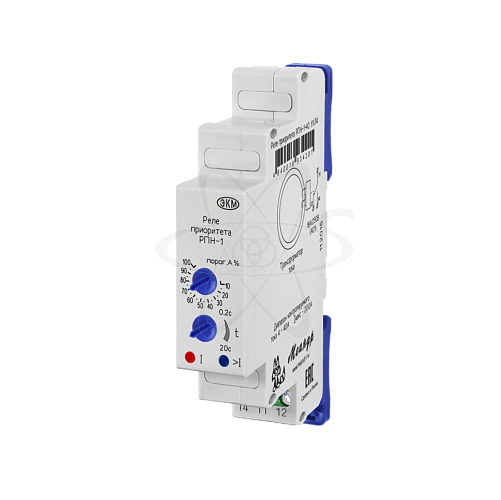

РПН-1-40 УХЛ4 Реле приоритета

В наличии 3 шт.

Розничная цена 3 432.71 руб

Купить
сейчас В КОРЗИНу

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 38325 , 38505 , 41861
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Реле приоритета нагрузки
Производитель: Меандр
Артикул: 4640016934201
Степень защиты: корпус - IP40, клеммы - IP 20
Спецпредложение: Нет
Габаритные размеры: 18х93х62
Гистерезис: Не более 10%
Диапазон температур,°С: –25 ÷ +55
Максимальный допустимый ток: длительный входной - 250 А

Относительная влажность воздуха: до 80 (при 25°С)
Коммутационная способность: 10 млн.циклов.
Погрешность: Уставки срабатывания:±15Uном/измерения токаt±10%
Электрическая износостойкость, не менее: 100000 циклов
Электрическая прочность изоляции: 2000 В АС (50Гц - 1мин)
Количество и тип контактов: 1 переключающая группа
Пороги отключений и включений: срабатывания от Imax 10-100% (регулируется)
Климатическое исполнение: УХЛ 4
Режим работы: Круглосуточный
Максимальный ток А: коммутируемый -16А,длительный входной - 250А
Задержка на включение / выключение: срабатывания реле - 0,2-20 сек
Максимальное коммутируемое напряжение: 250/400, 50 Гц.
Мощность коммутируемая: АС250В 50Гц (АС1)/DC30В (DC1) 4000/480

описание

РПН-1 (далее-реле) реле приоритета предназначено для перераспределения потребления электроэнергии в электрических системах с лимитированной максимальной мощностью. При превышении потребляемого тока реле отключит неприоритетную нагрузку. Иногда требуется ограничить максимальный ток, который разрешено потреблять отдельной электрической системой из общей электрической сети либо из соображений экономии, либо из-за малого сечения подводящих проводов, либо из-за ограничения по мощности поставщиком электроэнергии. Реле применяются для того, чтобы предотвратить отключение главного автоматического выключателя на вводе. Аналогичная ситуация возникает при подключении новых нагрузок без изменения электрической схемы (сечения проводов, автоматических выключателей и т.д.). В этом случае реле устанавливается в цепь питания неприоритетной нагрузки, которая будет отключена при превышении разрешённой мощности. РПН-1 определит, когда суммарный ток электрической системы вернётся в заданные пределы и снова включит неприоритетные нагрузки. Реле позволяет увеличить количество нагрузок без изменения выделенной мощности, уменьшить потребляемую мощность и предотвратить неудобства, связанные с отключением вводного автоматического выключателя. Также реле применяется для использования в схемах релейной защиты и противоаварийной автоматики в качестве реле максимального тока для защиты электрических машин, трансформаторов и пр. оборудования при коротких замыканиях и перегрузках. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели прибора расположены: регулятор порога срабатывания от максимального тока 10-100%, регулятор времени срабатывания реле «t», синий светодиод наличия тока «I», красный светодиод превышения тока «>I». Реле не требует оперативного питания. Провод питания нагрузки вводится в отверстие корпуса. Если измеренное значение тока превысит установленное пороговое значение, исполнительное реле включится после отсчёта установленной потенциометром «t» выдержки времени. При возвращении значения тока в исходное состояние реле выключается без задержки. Если во время этого отсчёта значение тока вернётся в пределы установленных значений, работа будет продолжена без переключения исполнительного реле. Порог срабатывания устанавливается верхним потенциометром, в пределах 10...100% от максимального значения тока. Когда исполнительное реле выключено контакты реле 11-12 замкнуты , когда включено - контакты 11-14 замкнуты .
Диапазон контролируемого тока - 4-40А
