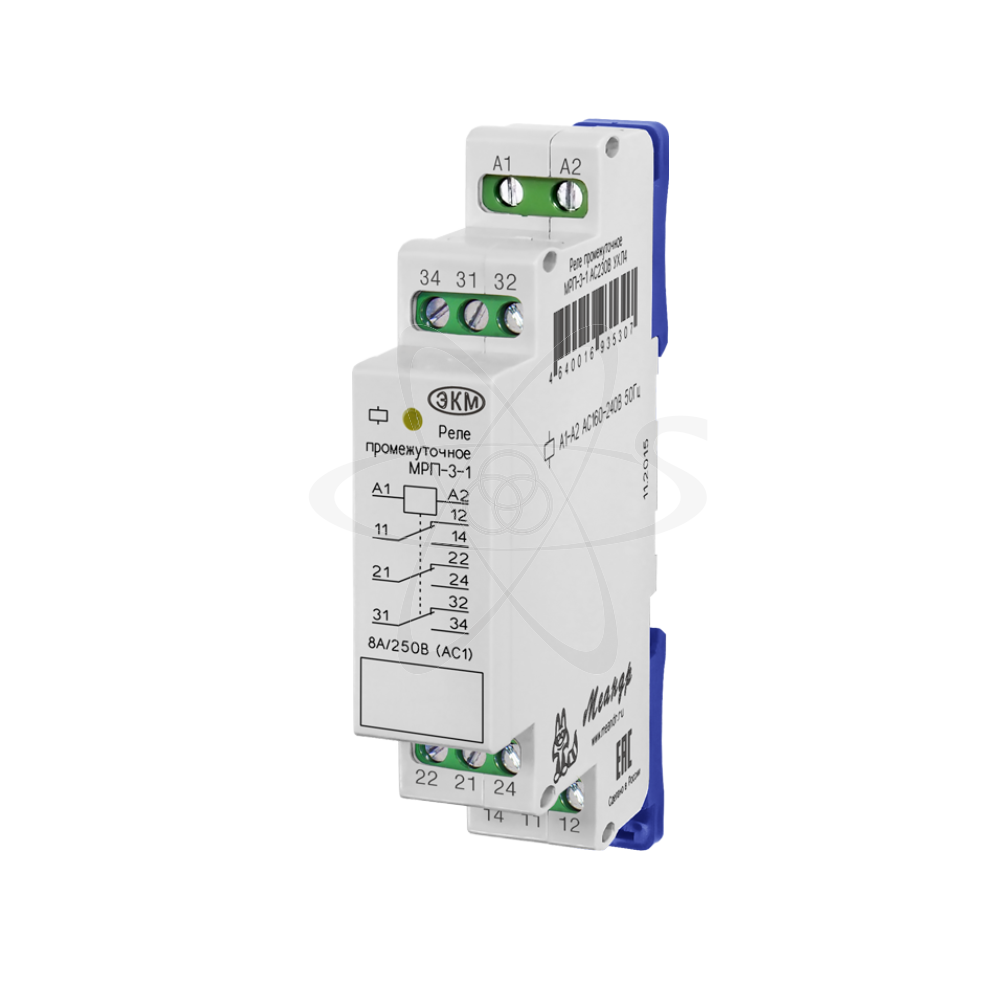

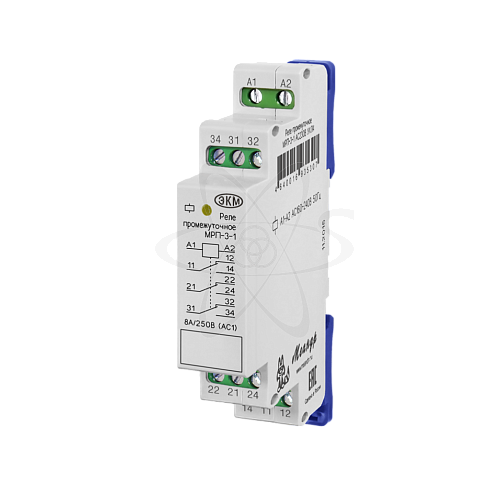

МРП-3-1 DC220В УХЛ4

МРП-3-1 DC220В УХЛ4

Розничная цена 1 426.66 руб
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Сопутствующие товары: 43664 , 40460 , 38908
  • Новинка: Нет
  • Акции: Нет
  • Вид изделия: Реле промежуточное модульное
  • Производитель: Меандр
  • Артикул: 4640016931415
  • Степень защиты: корпус - IP40, клеммы - IP 20
  • Спецпредложение: Нет
  • Диапазон температур,°С: –25 ÷ +55
  • Относительная влажность воздуха: до 80 (при 25°С)
  • Коммутационная способность: 10 млн.циклов.
  • Способ монтажа: DIN-рейка
  • Электрическая износостойкость, не менее: 100000 циклов
  • Количество и тип контактов: 3 переключающие группы
  • Климатическое исполнение: УХЛ 4
  • Режим работы: Круглосуточный
  • Максимальный ток А: коммутируемый -8А
  • Максимальное коммутируемое напряжение: 250/400, 50 Гц.
  • Мощность коммутируемая: АС250В 50Гц (АС1)/DC30В (DC1) 2000/240
  • Напряжение питания: DC 220

описание

МРП-1, МРП-2, МРП-2-1, МРП-3, МРП-3-1, МРП-4 (далее-реле) промежуточные реле предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на  рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На передней панели  расположен жёлтый светодиод состояния контактной группы и схема подключения.  Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на передней панели загорается светодиод включения реле. Для реле с напряжением питания ACDC24В/AC230В напряжения AC230В подаётся на клеммы А1-А2, а напряжение AC24В или DC24В - к клеммам А2-А3 без соблюдения полярности. Для реле с одним напряжением питания - питание подаётся на клеммы А1-А2.
