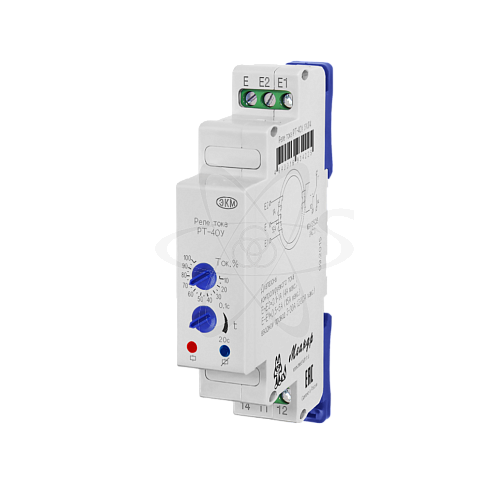

РТ-40У УХЛ2

Розничная цена 5 008.49 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 38325 , 38505 , 41861
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Реле контроля тока
Производитель: Меандр
Артикул: 4640016934218
Степень защиты: корпус - IP40, клеммы - IP 20
Спецпредложение: Нет
Габаритные размеры: 18х93х62
Гистерезис: Не более 5%
Диапазон температур,°С: –40 ÷ +55
Относительная влажность воздуха: до 80 (при 25°С)

Мощность потребления не более: ВА/Вт: 2
Коммутационная способность: 10 млн.циклов.
Погрешность: Уставки<15%
Электрическая износостойкость, не менее: 100000 циклов
Количество и тип контактов: 1 переключающая группа
Климатическое исполнение: УХЛ 2
Режим работы: Круглосуточный
Регулировка: Порога сраб:от10 до 100 %,задержка:0,2-20 сек.
Максимальный ток А: коммутируемый -16А
Максимальное допустимое напряжение: Между цепями и контактами реле 2000АС
Максимальное коммутируемое напряжение: 400
Мощность коммутируемая: АС250В 50Гц (АС1)/DC30В (DC1) 4000/480
Напряжение питания: От контролируемого тока

описание

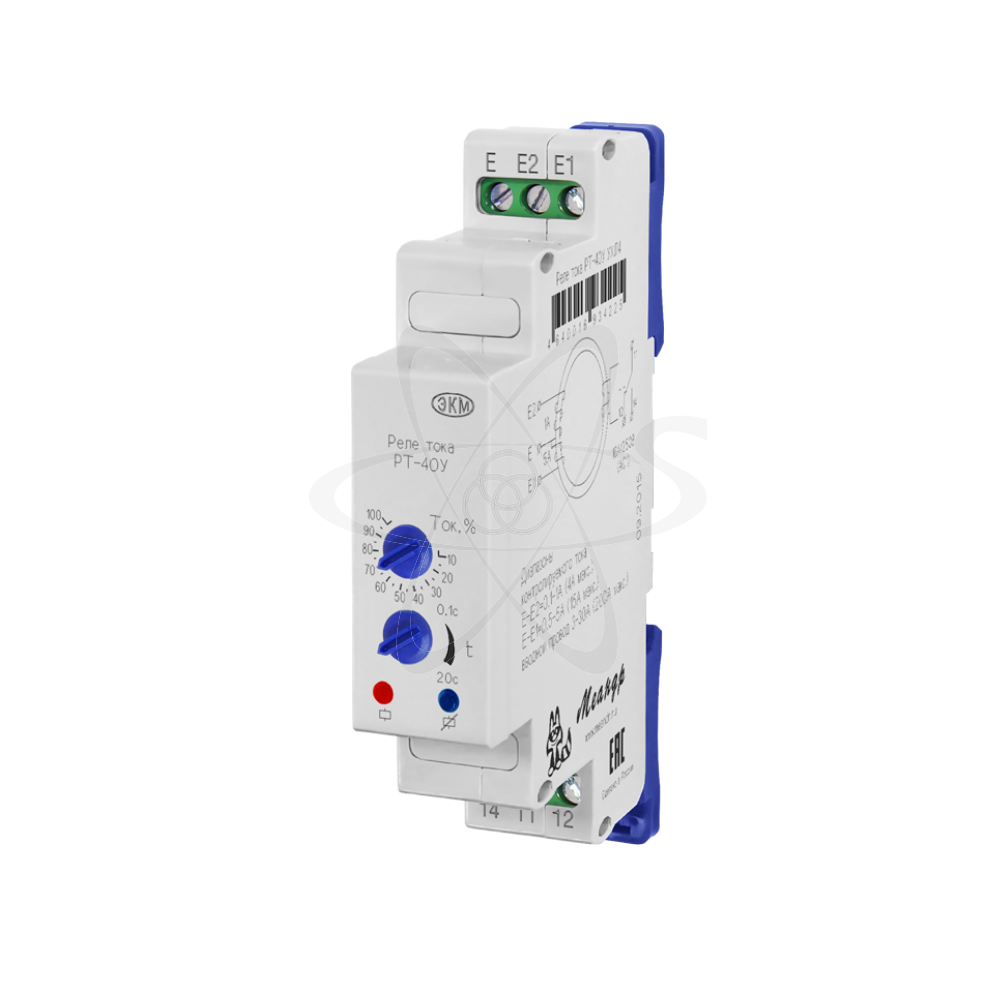

РТ-40У (далее-реле) реле тока предназначено для применения в схемах релейной защиты и автоматики энергетических систем в качестве устройства, реагирующего на превышение допустимого тока.Также реле используется для контроля перегрузки электродвигателей или другого электрооборудования, токовой защиты, для контроля потребления, диагностики состояния оборудования (замыкание, пониженное или повышенное потребление тока). Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель пружины замков необходимо раздвинуть. Клемная конструкция обеспечивает надѐжный зажим проводов сечением 2,5мм2. На передней панели расположены синий светодиод наличия тока в контролируемой цепи, красный светодиод состояния контактов встроенного исполнительного реле «»,поворотный регулятор времени срабатывания «t»,поворотный регулятор порога срабатывания "Ток%". Реле не требует дополнительного питания и подключается непосредственно в измеряемую цепь. Для диапазона тока 30А питание обеспечивается от встроенного трансформатора тока. Подключение реле осуществляется к клеммам Е-Е2 для диапазона тока 1А, к клеммам Е-Е1 для диапазона 5А. Для контроля тока в диапазоне 30А, провод с током необходимо пропустить через боковое отверстие в корпусе прибора. Для контроля значений тока превышающего 30А следует применять стандартные трансформаторы тока ХХ/5А. Если измеренное значение тока превысит установленное пороговое значение исполнительное реле включится после отсчёта установленной поворотным потенциометром «t» выдержки времени. Если во время этого отсчёта значение тока вернётся в пределы установленных значений, работа будет продолжена без переключения исполнительного реле. При снижении тока ниже порога срабатывания, реле выключается без задержки. Порог срабатывания устанавливается верхним потенциометром, в пределах 10...100% от максимального значения тока диапазона; - 1А, 5А или 30А.
