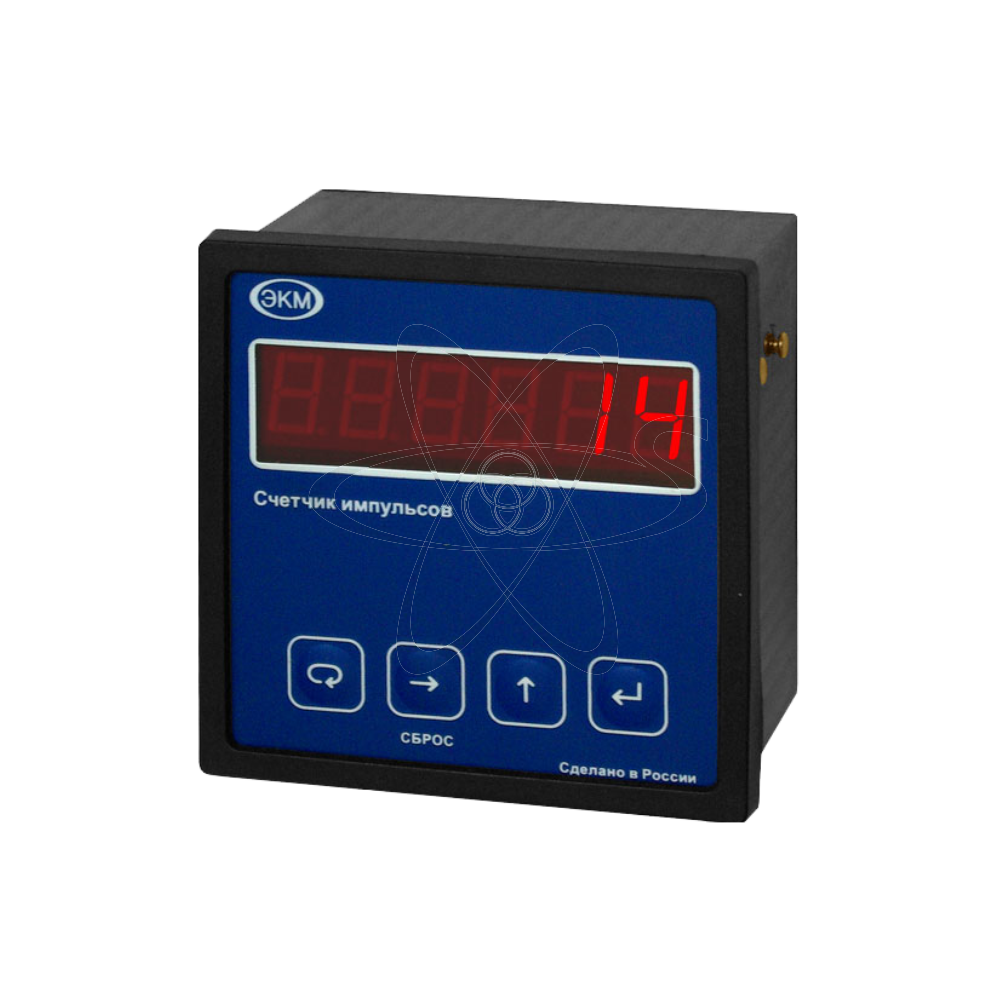

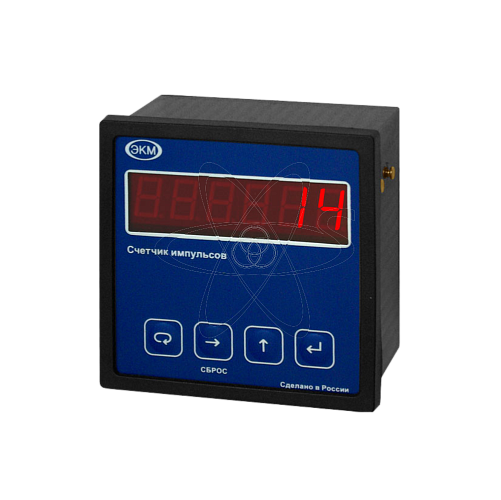

СИМ-05-1-09 АС230В УХЛ4

Розничная цена 4 428.28 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 38359 , 39593 , 41861
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Счетчик импульсов
Производитель: Меандр
Артикул: 4640016935369
Степень защиты: корпус - IP54, клеммы - IP 20
Спецпредложение: Нет
Габаритные размеры: 96х96х75 мм
Диапазон температур,°С: –25 ÷ +55
Количество входов/выходов: вх.2счетчика1сброс1блокир./вых.2 эл/м.реле

Относительная влажность воздуха: до 80 (при 25°С)
Максимальная частота коммутации/дискретизации: частота входных импульсов 20 кГц
Погрешность: Отсчетов времени <5%
Количество и тип контактов: 2 переключающие группы
Климатическое исполнение: УХЛ 4
Режим работы: Круглосуточный
Максимальный ток А: потребления датчиков - 90мА
Максимальное коммутируемое напряжение: 400
Мощность коммутируемая: АС250В 50Гц (АС1)/DC30В (DC1) 1250/150
Напряжение питания: 250V АС
Разрешение экрана: размер окна индикации 20х76 мм
Уровень сигнала: логическая единица/нуль:8...15 В/0...2 В

описание

СИМ-05-1 (далее-счетчик) счётчик импульсов используется для подсчёта длины мерного материала, сортировки продукции,отсчёта партий продукции, количества продукции,суммарного количества изделий и т.п. Счетчик обеспечивает прямой, обратный или реверсивный счёт импульсов. Встроенный таймер позволяет использовать прибор в качестве счётчика наработки времени оборудования. Счётчик монтируется на ровную поверхность (СИМ-05-1-17) или на щит (СИМ-05-1-09). Материал корпуса – ударопрочный полистирол. На передней панели расположены четыре кнопки управления и шестиразрядный индикатор. У счётчика СИМ-05-1-17 снизу корпуса расположены сальники для вывода проводов подключаемых к оборудованию. Для установки прибора необходимо закрепить его с помощью винтов или шурупов в отверстия корпуса. У счётчика СИМ-05-1-09 сзади расположены клеммные блоки для проводов подключаемых к оборудованию. Для установки прибора необходимо вырезать в панели окно размерами 94х94мм, расположить прибор в окне, установить на боковые поверхности прибора кронштейны крепления, входящие в комплект поставки, и винтами прижать устройство к панели. В качестве внешнего устройства могут быть использованы любые (индуктивные,оптические, ёмкостные или контактные) датчики, имеющие на выходе транзисторные PNP или NPN ключи с открытым коллектором, HTL-выход и сухой контакт. Работа осуществляется в рабочем режиме или режиме настройки. При подаче питания счётчик находится в рабочем режиме и анализирует входные сигналы, при этом счёт импульсов и управление встроенными реле происходит по алгоритму счёта, заданному заводскими настройками (см. заводские настройки). Все остальные параметры работы счётчика определяются пользователем в меню настроек. Доступ в меню настроек возможен после ввода PIN-кода.
