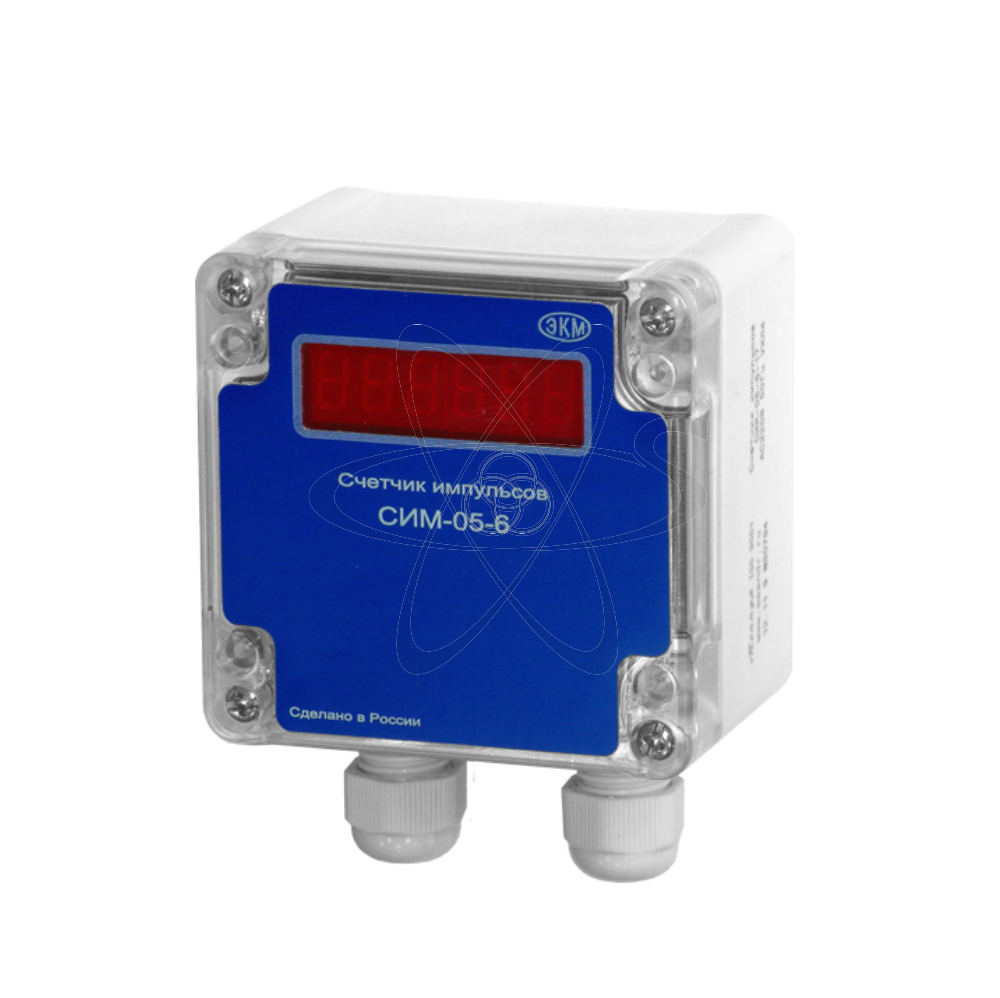

СИМ-05-6-17 AC230В УХЛ4

Розничная цена 3146.4 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 38359 , 39593 , 41861
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Счетчик импульсов
Производитель: Меандр
Артикул: 4640016935468
Степень защиты: IP54
Спецпредложение: Нет
Габаритные размеры: 82х80х56

Диапазон температур,°С: –25 ÷ +55
Количество входов/выходов: вход 2счетчика 1сброс 1блокировка
Относительная влажность воздуха: до 80 (при 25°С)
Временные характеристики: макс.скорость счёта Режим1-до500имп/с,2-до250имп/с
Климатическое исполнение: УХЛ 4
Режим работы: Непрерывный, круглосуточный
Максимальный ток А: потребления датчиков - 90мА
Напряжение питания: AC 230
Разрешение экрана: размер окна индикации 14х47 мм
Уровень сигнала: логическая единица/нуль:8...15 В/0...2 В

описание

СИМ-05-6 (далее-счетчик) счётчики импульсов предназначены для подсчёта событий (импульсов) от внешних датчиков и отображения текущих значений на цифровом индикаторе. Используется внешняя кнопка "СБРОС", подключаемая к разъёмам датчика.
Счётчик монтируется на ровную поверхность (СИМ-05-6-17) или в щит (СИМ-05-6-09). Материал корпуса - ударопрочный полистирол. Счётчики СИМ-05-6-17 устанавливают на ровную поверхность с помощью шурупов или винтов в отверстия корпуса, снизу корпуса расположены сальники для вывода проводов, подключаемых к оборудованию. Для установки счётчиков СИМ-05-6-09 в щит необходимо вырезать в панели окно размерами 94х94 мм, расположить прибор в окне, установить на боковые поверхности прибора кронштейны крепления, входящие в комплект поставки, и винтами прижать устройство к панели. Сзади расположены клеммные блоки для подключения проводов. В качестве внешних устройств могут быть использованы любые (индуктивные,оптические, контактные или ёмкостные ) датчики, имеющие на выходе транзисторные PNP или NPN ключи с открытым коллектором, HTL-выход и сухой контакт. При подаче питания, счётчик сразу переходит в режим счета входных импульсов, начиная с последнего запомненного значения. Сброс сосчитанных импульсов осуществляется внешним сигналом сброса, который происходит по перепаду входного напряжения от «лог.0» к «лог.1» () или удержанием кнопки «СБРОС» в течении 5с. При этом текущее значение счётчика обнуляется и процесс счета повторяется. Значение счета сохраняется прибором в энергонезависимой памяти в момент снятия напряжения питания. Счётчик имеет два режима работы
