СИМ-05т-1-17 DC10-30B УХЛ4

Розничная цена 3 676.81 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 39593 , 38315
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Тахометр
Производитель: Меандр
Артикул: 4640016935512
Степень защиты: корпус - IP54, клеммы - IP 54
Спецпредложение: Нет
Габаритные размеры: 82х80х56

Диапазон температур,°С: –25 ÷ +55
Количество входов/выходов: вход 1 счетчик
Относительная влажность воздуха: до 80 (при 25°С)
Временные характеристики: макс.время следования импульсов не более 2 сек
Максимальная частота коммутации/дискретизации: частота входных импульсов 20 кГц
Климатическое исполнение: УХЛ 4
Режим работы: Круглосуточный
Максимальный ток А: потребления датчиков - 90мА
Напряжение питания: DC 10...30
Разрешение экрана: размер окна индикации 14х47 мм

Уровень сигнала: логическая единица/нуль:8...15 В/0...2 В

описание

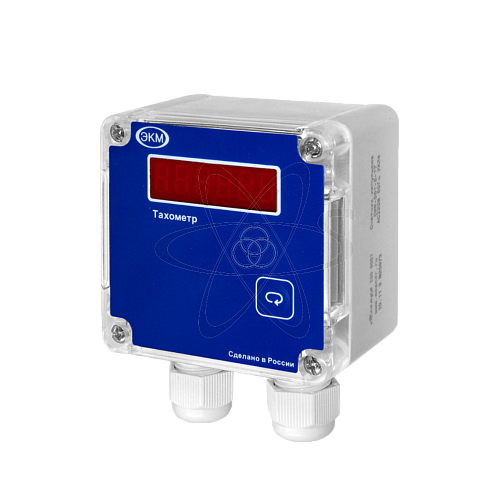

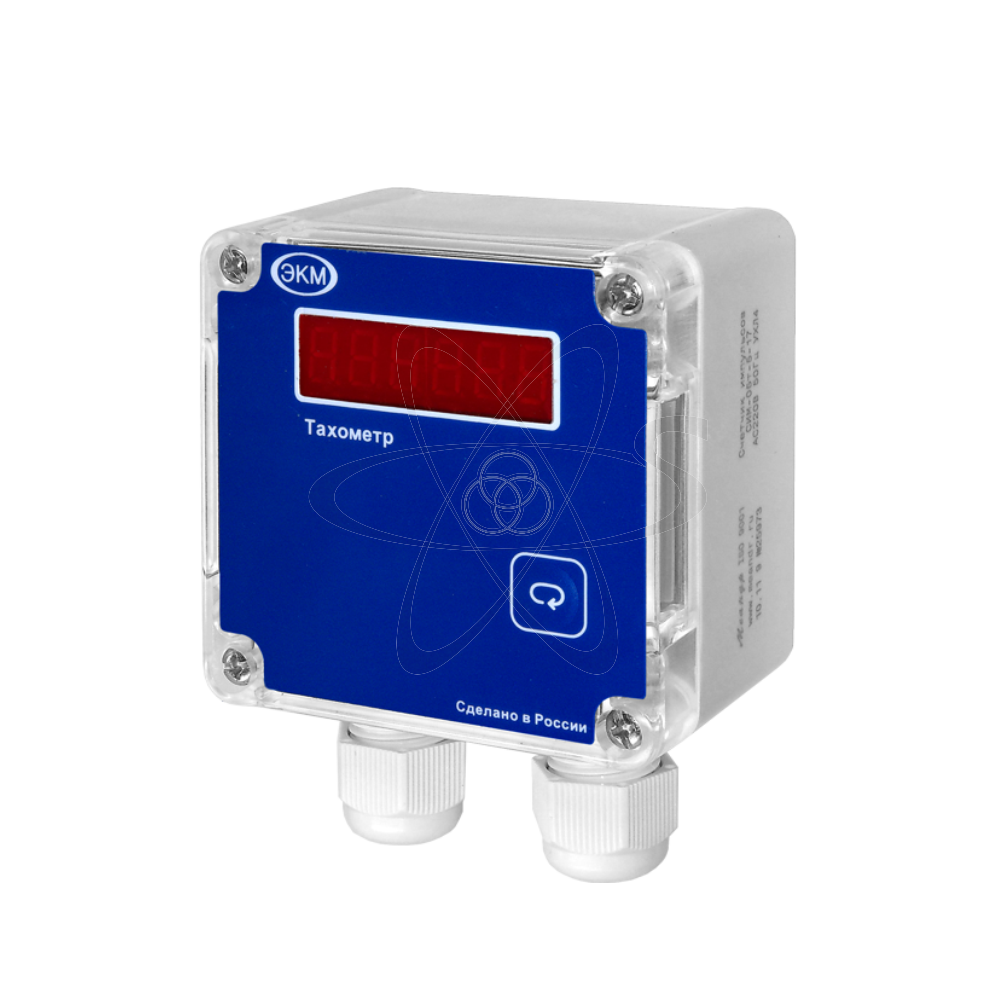

СИМ-05т-1-17 (далее-счетчик) счётчик импульсов (тахометр) предназначен для измерения и отображения на цифровом индикаторе скорости вращения вала двигателя в об/мин, а также для подсчёта суммарного времени вращения двигателя (время наработки) и числа включений (количество пусков). Когда скорость вращения двигателя становится равной нулю, подсчёт времени наработки приостанавливается. Результаты сохраняются в энергонезависимой памяти прибора при отключении электропитания.Время хранения информации не ограничено. Счётчик монтируется на ровную поверхность. Материал корпуса – ударопрочный полистирол. На передней панели расположен шестиразрядный светодиодный индикатор красного свечения и кнопка переключения режимов индикации. Внизу корпуса счётчика расположены сальники для вывода проводов подключаемых к оборудованию. Для установки счётчика необходимо закрепить его с помощью шурупов или винтов в отверстия, расположенные по углам корпуса. В качестве внешнего устройства могут быть использованы любые (индуктивные,оптические,контактные или ёмкостные ) датчики, имеющие на выходе транзисторные PNP или NPN ключи с открытым коллектором. При подаче питания счётчик отображает скорость вращения вала. По частоте следования импульсов от датчика, контролирующего одну метку на валу двигателя, производится вычисление скорости вращения вала (обороты в минуту) и отображение текущего значения на индикаторе. Кнопка «» на передней панели позволяет просмотреть время наработки двигателя и количества пусков. Количество задействованных разрядов индикатора, отведённых для индикации часов, минут и секунд, определяется количеством отработанных часов. На индикаторе разряды, отведённые для часов/минут/секунд, разделяются точками. По мере увеличения количества разрядов, занятых отсчитанными часами, местоположение разграничительных точек сдвигается вправо, что уменьшает количество младших разрядов, первоначально отведённых для индикации единиц секунд, десятков секунд, единиц минут и десятков минут.
