СИМ-05ч-2-17 AC400В УХЛ4

Розничная цена 3 987.36 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 39593 , 41861 , 38359
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Счетчики моточасов
Производитель: Меандр
Артикул: 4640016935703
Степень защиты: корпус - IP54, клеммы - IP 54

Спецпредложение: Нет
Габаритные размеры: 82х80х56
Диапазон температур,°С: –25 ÷ +55
Относительная влажность воздуха: до 80 (при 25°С)
Климатическое исполнение: УХЛ 4
Режим работы: Круглосуточный
Максимальный ток А: потребления датчиков - 90мА
Напряжение питания: 400 V AC

Разрешение экрана: размер окна индикации 14х47 мм

описание

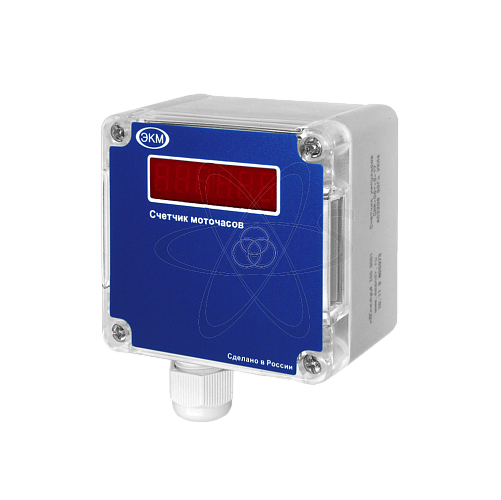

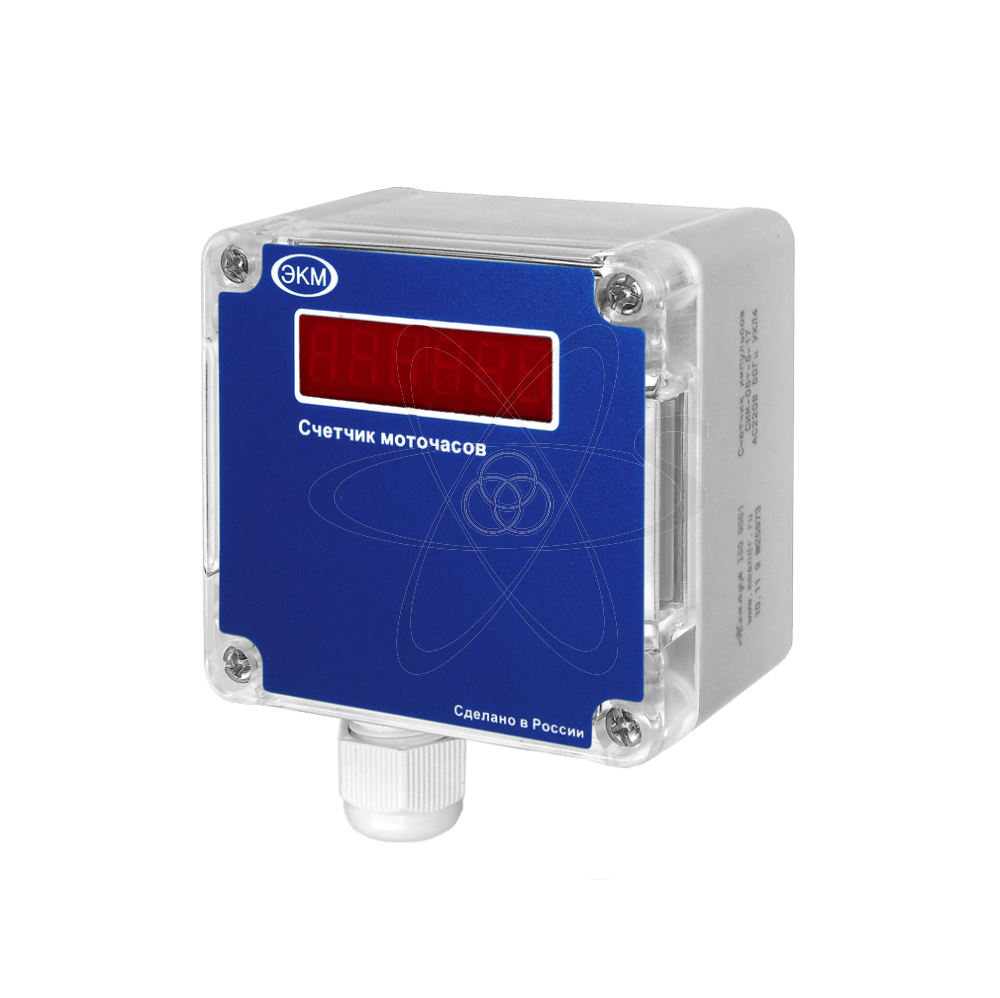

СИМ-05ч-2 (далее-счетчик) счётчик моточасов предназначен для учёта суммарной наработки оборудования и числа его включений в процессе эксплуатации. Монтаж производится на ровную поверхность (СИМ-05ч-2-17) или в щит (СИМ-05ч-2-09). Материал корпуса - ударопрочный полистирол. На передней панели расположен шести разрядный индикатор. У счётчика СИМ-05ч-2-17 снизу корпуса расположены сальники для вывода проводов подключаемых к оборудованию. Для установки счётчика необходимо закрепить его с помощью шурупов или винтов в отверстия корпуса. У счётчика сзади расположены клеммные блоки для проводов подключаемых к оборудованию. Для установки счётчика необходимо вырезать в панели окно размерами 94х94мм, установить счётчик в окно, установить на боковые поверхности кронштейны крепления, входящие в комплект поставки, и винтами прижать устройство к панели. Подключение питания счётчика производится к разъёму Х1. При питании счётчика постоянным напряжением подключение проводов питания следует производить в соответствии с маркировкой на корпусе. На клемму А1 подаётся положительный полюс питания. При подаче питания на «ВХОД СЧЁТ» прибор осуществляет подсчёт числа текущих включений и текущее время работы оборудования, а также общее число текущих включений и общее суммарное время работы счётчика и сохраняет эти параметры в энергонезависимой памяти при отключении электропитания. Время хранения информации не ограничено. При подаче питания на индикаторе отображается текущее число включений, а затем - текущее значение времени наработки на момент включения и далее текущее значение времени. Количество задействованных разрядов индикатора, отведённых для индикации часов, секунд и минут , определяется количеством фактически отработанных часов. На индикаторе разряды, отведённые для часов/минут/секунд, разделяются точками. По мере увеличения количества разрядов, занятых отсчитанными часами, местоположение разграничительных точек сдвигается вправо и соответственно уменьшается количество младших разрядов, первоначально отведённых для индикации единиц секунд, десятков секунд, единиц минут и десятков минут. При подаче питания на «ВХОД ИНДИКАЦИЯ» прибор поочерёдно (с периодом 10с) отображает общее число включений и общее суммарное время счёта, при этом счёт времени не происходит. Такой режим позволяет посмотреть значение наработки времени без подачи питания на оборудование. При одновременной подаче питания на оба входа производится подсчёт времени и отображается общее число включений с периодом переключения индикации 10с.
