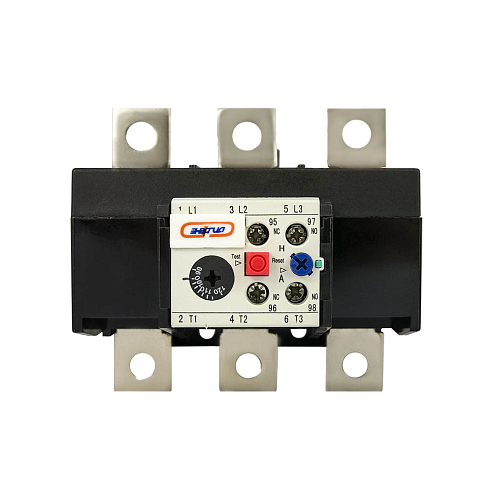

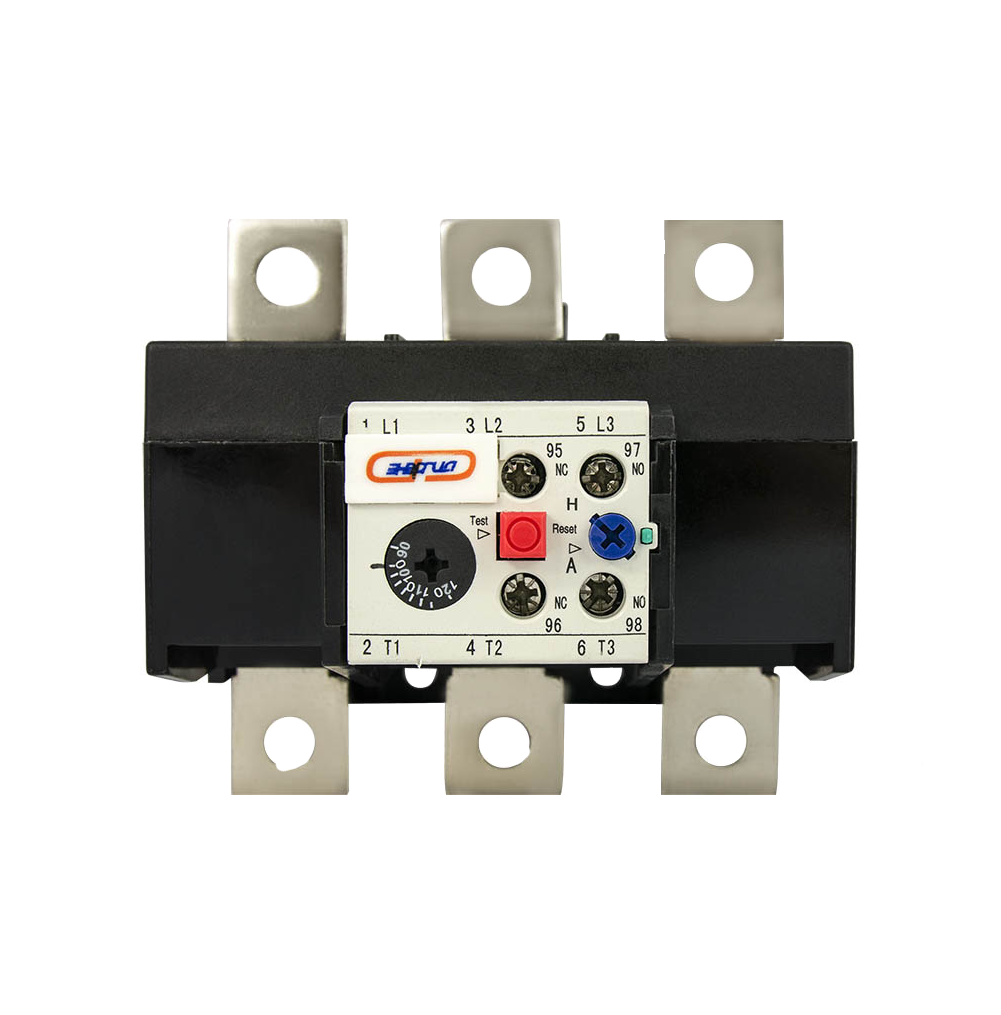

Тепловое реле TSR5-66 (185-250A) ЭНЕРГИЯ

Тепловое реле TSR5-66 (185-250A) ЭНЕРГИЯ

В наличии 4 шт.
Розничная цена 9 100.00 руб
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Новинка: Нет
  • Акции: Нет
  • Вид изделия: Тепловое реле
  • Производитель: Энергия
  • Артикул: SE00020727
  • Спецпредложение: Нет
  • Номинальное напряжение: 690В
  • Количество и тип контактов: 1 НО + 1 НЗ
  • Диапазон уставок реле: 185/250А

описание

Тепловые реле серии TSR5 предназначены для защиты электродвигателей и других потребителей при токовых перегрузках.
Принцип действия
Работает тепловое реле при помощи биметаллических пластин и нагревательных элементов, которое реагирует на перегрузку. Пороговые значения для этих элементов можно регулировать. Имеется также тестовая кнопка для проверки исправности изделия, а также кнопка сброса выставленных значений.

Сброс может осуществляться как автоматически, так и вручную.

Под воздействием протекающего тока (от минимального напряжения до максимального) биметаллическая пластина изгибается тем сильнее, чем больше ток по ней протекает.

При определенной величине тока (уставке срабатывания) радиус изгиба становится достаточным для размыкания контактов, посредством которых коммутируется электромагнитная катушка пускателя. Происходит отключение нагрузки от сети. Все биметаллические пластины воздействуют на размыкающие контакты через общее «ярмо».
