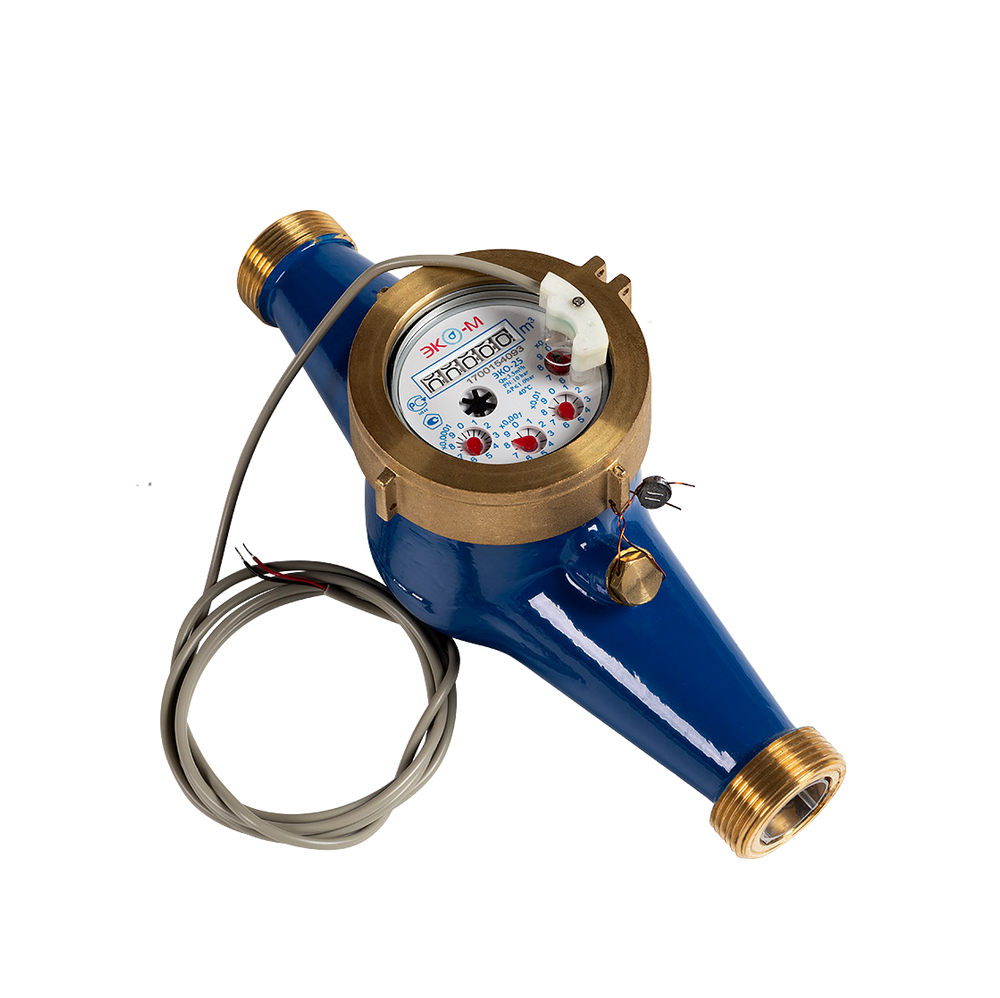

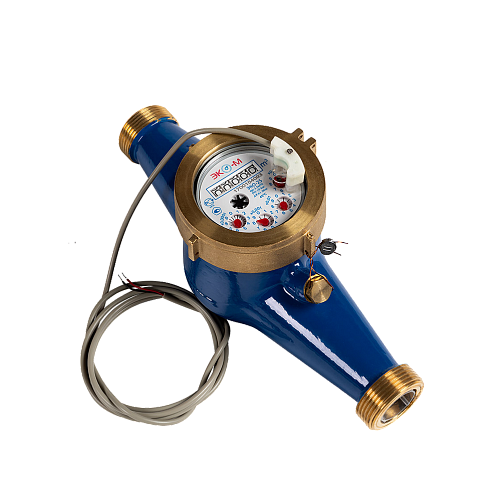

Водосчетчик ЭКОМЕРА-32 Холодный Импульсный

Характеристики

описание

Межповерочный интервал 6 лет.
Антимагнитная защита.
Имеет датчик импульсов (геркон)
Средний срок службы 12 лет.
Корпус измерительной камеры из латуни ЛС-59-1.
Надежный измерительный механизм, исключающий срывы при пограничных расходах воды.
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под
действием потока протекающей воды.

Количество оборотов крыльчатки пропорционально количеству
протекающей воды. Вращение крыльчатки передается к ведомой части магнитной муфты,
установленной в счетном механизме.

Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитным экраном.

Импульсный (герконовый) датчик предназначен для дистанционного считывания показаний с частотой,

пропорциональной величине расхода воды. На одной из стрелок стрелочного указателя или на одном

из диске счетного механизма устанавливается магнит, прохождение которого под герконом обеспечивает

замыкание контактов геркона. Если в цепи геркона имеется напряжение от внешнего источника, то при

замыкании контактов в этой цепи протекает ток, что фиксируется внешним прибором.



Технические харатеристики:

Диаметр условного прохода Ду, мм.______________________________32
Длинна без монтажного комплекта, мм___________________________260
Длинна с монтажным комплектом, мм____________________________390
Расход воды Qmin, м3/час: Класс В _______________________________0,12
Класс А ______________________________________________________0,24
Расход воды Qn, м3/час_________________________________________6,0
Расход воды Qmax, м3/час______________________________________ 12,0
Емкость индикаторного устройства, м3_________________________ 99999
Цена наименьшего деления индикаторного устройства, м3 _________0,0001
Диапазон рабочих температур для учета воды ____________________5 до 40°С
Максимальное рабочее давление воды не более, МПа _______________1,6
Порог чувствительности, м3/ч _________________________________ не более 0,5Qmin
Вес счетчика,кг________________________________________________2,03
Вес общий, кг__________________________________________________2,66


Комплектация:

Счетчик воды ЭКОМЕРА-32 - 1 шт.
Паспорт - 1 экз.
Комплект монтажных частей и принадлежностей - 1 компл.
Упаковка - 1 шт.
Датчик импульсов - 1шт.

Средний срок службы 12 лет.
