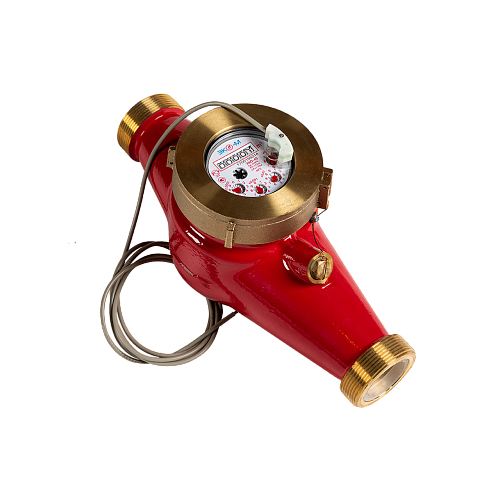

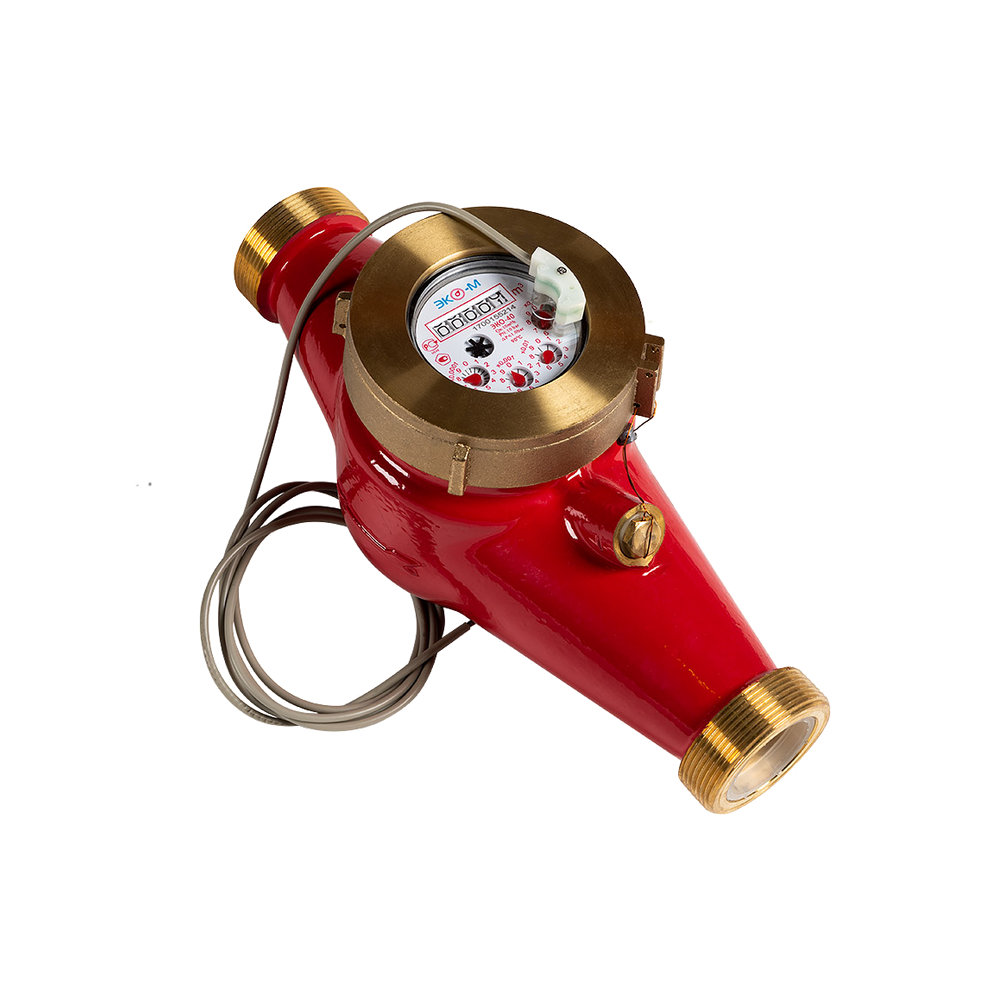

Водосчетчик ЭКОМЕРА-40 Универсальный Импульсный

Характеристики

описание

Межповерочный интервал 6 лет.
Антимагнитная защита.
Имеет датчик импульсов (геркон)
Средний срок службы 12 лет.
Рассчитан для работы на предельных температурах.
Корпус измерительной камеры из латуни ЛС-59-1.
Надежный измерительный механизм, исключающий срывы при пограничных расходах воды.
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под
действием потока протекающей воды.

Количество оборотов крыльчатки пропорционально количеству
протекающей воды. Вращение крыльчатки передается к ведомой части магнитной муфты,
установленной в счетном механизме.

Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитным экраном.

Импульсный (герконовый) датчик предназначен для дистанционного считывания показаний с частотой,

пропорциональной величине расхода воды. На одной из стрелок стрелочного указателя или на одном

из диске счетного механизма устанавливается магнит, прохождение которого под герконом обеспечивает

замыкание контактов геркона. Если в цепи геркона имеется напряжение от внешнего источника, то при

замыкании контактов в этой цепи протекает ток, что фиксируется внешним прибором.



Технические харатеристики:
Диаметр условного прохода Ду, мм.______________________________40
Длинна без монтажного комплекта, мм___________________________300
Длинна с монтажным комплектом, мм____________________________420
Расход воды Qmin, м3/час: Класс В _______________________________0,8
Класс А ______________________________________________________1,0
Расход воды Qn, м3/час_________________________________________10,0
Расход воды Qmax, м3/час_______________________________________20,0
Емкость индикаторного устройства, м3__________________________99999
Цена наименьшего деления индикаторного устройства, м3 _________ 0,001
Диапазон рабочих температур для учета воды ____________________ 5 до 90°С
Максимальное рабочее давление воды не более, МПа _______________1,6
Порог чувствительности, м3/ч _________________________________ не более 0,5Qmin
Вес счетчика,кг________________________________________________4,14
Вес общий, кг__________________________________________________5,02


Комплектация:

Счетчик воды Экомера ЭКО-40 - 1 шт.
Паспорт - 1 экз.
Комплект монтажных частей и принадлежностей - 1 компл.
Упаковка - 1 шт.
Датчик импульсов - 1шт.

Средний срок службы 12 лет.
