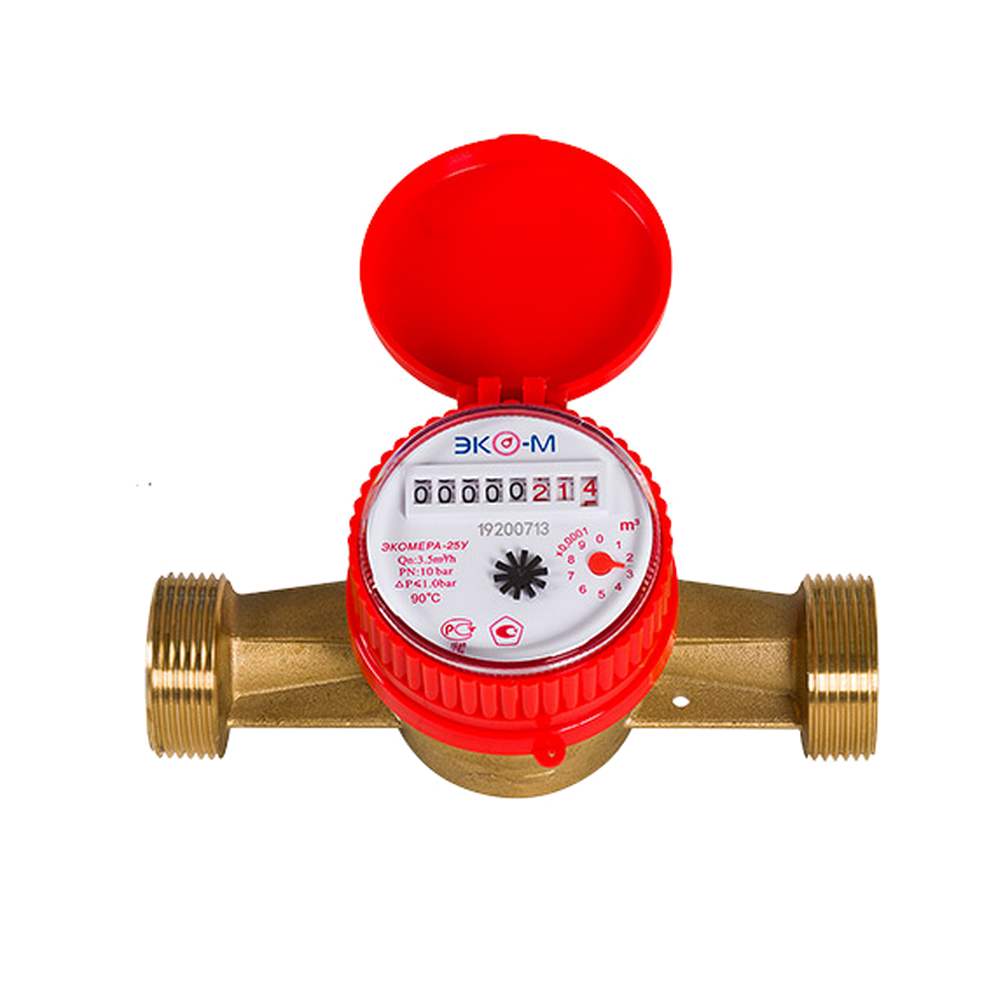

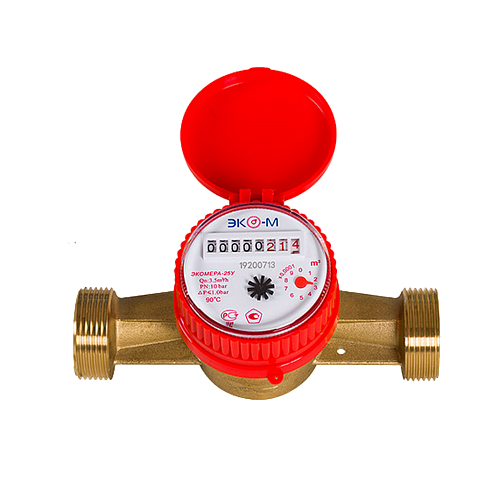

Счетчик воды ЭКОМЕРА-25 Универсальный Одноструйный

Характеристики

описание

Счетчик предназначен для измерения объема воды в трубопроводах систем водоснабжения и тепловых сетей систем теплоснабжения на промышленных предприятиях и в жилищно-коммунальном хозяйстве.
Межпроверочный интервал 6 лет.
Средний срок службы 12 лет.
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Поток воды попадает в корпус счетчика через входной патрубок, проходит через фильтр и далее через отверстия струенаправляющего устройства поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка с установленным на ней магнитом (ведущая магнитная муфта). Вода, пройдя измерительную камеру, поступает через выходные отверстия струенаправляющего устройства в выходной патрубок счетчика.

Количество оборотов крыльчатки пропорционально количеству протекающей воды. Вращение крыльчатки передается к ведомой части магнитной муфты, установленной в счетном механизме. Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитным экраном

Технические характеристики:
Диаметр условного прохода Ду, мм.
25
Расход воды Qmin, м3/час: Класс В
0,07
Класс А
0,1
Расход воды Qn, м3/час
3,5
Расход воды Qmax, м3/час
7
Емкость индикаторного устройства, м3
99999
Цена наименьшего деления индикаторного устройства, м3
0,0001
Диапазон рабочих температур для учета воды
5 до 90°С
Максимальное рабочее давление воды не более, МПа
1,6
Порог чувствительности, м3/ч
0,5Qmin

Комплектация:
Счетчик воды ЭКОМЕРА-25 - 1 шт.

Паспорт - 1 экз.

Комплект монтажных частей (штуцер 2шт., накидная гайка 2 шт., прокладка 2шт.)

Упаковка - 1 шт.

Средний срок службы 12 лет.
