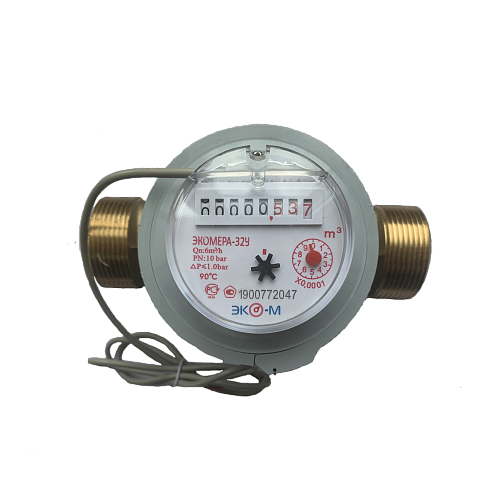

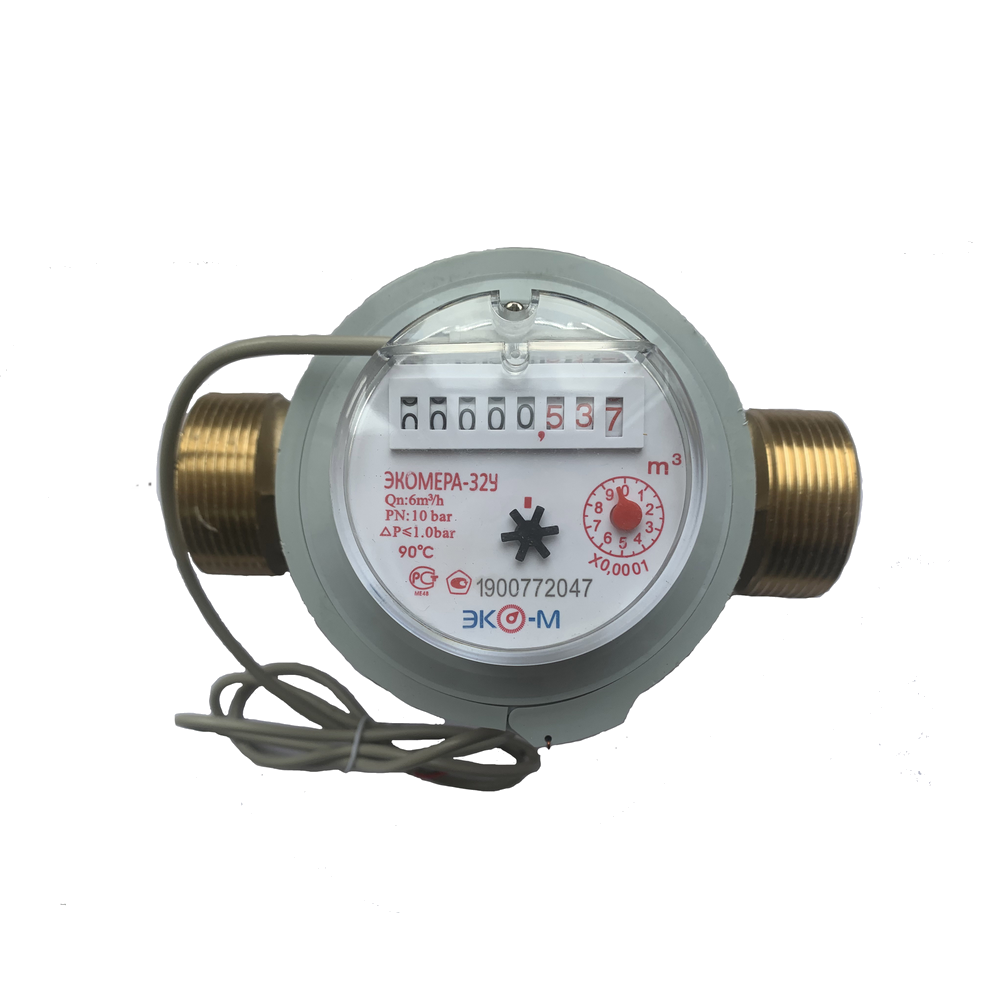

Счетчик воды ЭКОМЕРА-32 Универсальный Одноструйный Импульсный

Счетчик воды ЭКОМЕРА-32 Универсальный Одноструйный Импульсный

Розничная цена 6 580.00 руб
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Новинка: Нет
  • Акции: Нет
  • Вид изделия: Водосчетчики
  • Производитель: Экомера
  • Артикул: SE00080264
  • Спецпредложение: Нет

описание

Счетчик предназначен для измерения объема воды в трубопроводах систем водоснабжения и тепловых сетей систем теплоснабжения на промышленных предприятиях и в жилищно-коммунальном хозяйстве.
Оснащен импульсным выходом
Межпроверочный интервал 6 лет.
Средний срок службы 12 лет.
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Поток воды попадает в корпус счетчика через входной патрубок, проходит через фильтр и далее через отверстия струенаправляющего устройства поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка с установленным на ней магнитом (ведущая магнитная муфта). Вода, пройдя измерительную камеру, поступает через выходные отверстия струенаправляющего устройства в выходной патрубок счетчика.

Количество оборотов крыльчатки пропорционально количеству протекающей воды. Вращение крыльчатки передается к ведомой части магнитной муфты, установленной в счетном механизме. Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитным экраном

В момент совершения полного оборота счетного механизма геркон подает электрический импульс, который, считывается внешним устройством и подается на сигнальный пульт.

Электронная система импульсного водосчетчика отвечает за подсчет длительности импульса, интервал подачи которого зависит от скорости потока воды. Примечательно, что импульсный водяной счетчик не требует дополнительного источника питания: геркон сам генерирует электромагнитный импульс и вызывает замыкание слаботочной электроники.

Технические характеристики:
Диаметр условного прохода Ду, мм.
32
Расход воды Qmin, м3/час: Класс В
0,12
Класс А
0,24
Расход воды Qn, м3/час
6
Расход воды Qmax, м3/час
12
Емкость индикаторного устройства, м3
99999
Цена наименьшего деления индикаторного устройства, м3
0,0001
Диапазон рабочих температур для учета воды
5 до 90°С
Максимальное рабочее давление воды не более, МПа
1,6
Порог чувствительности, м3/ч
0,5Qmin

Комплектация:
Счетчик воды ЭКОМЕРА-32 - 1 шт.

Паспорт - 1 экз.

Комплект монтажных частей (штуцер 2шт., накидная гайка 2 шт., прокладка 2шт.)

Упаковка - 1 шт.

Средний срок службы 12 лет.
