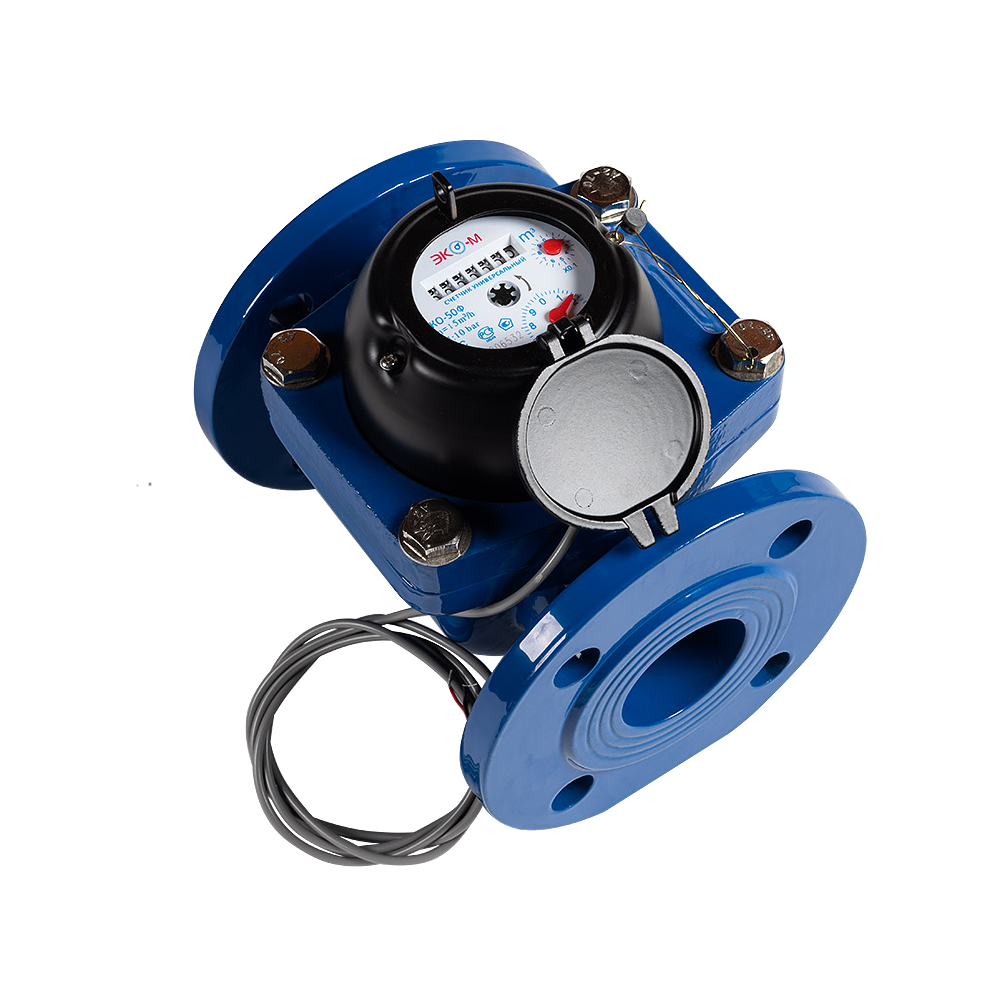

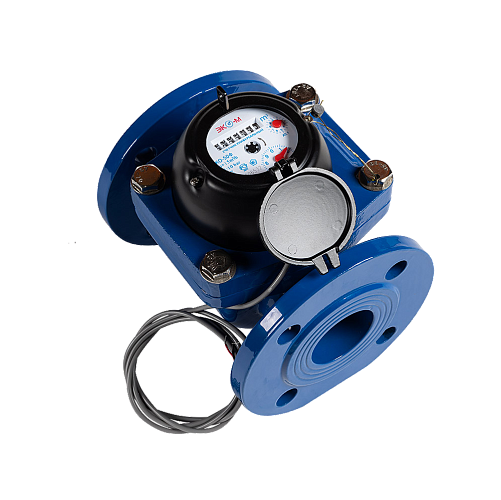

Счетчик холодной воды ЭКОМЕРА-100ФИмп.

Характеристики

описание

Счетчики воды турбинные Экомера ЭКО-100Ф предназначены для измерения объема холодной питьевой воды при температуре от 5 °С до 40°С по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу и рабочем давлении в водопроводной сети не более 1,0МПа(10 кгс/см2).
Ду100, L250, H360, G250 Вес 18,48 кг
Имеет датчик импульсов (геркон)
Межповерочный интервал 6 лет.
Счетчики воды турбинные состоят из чугунного корпуса с фланцевыми соединениями и взаимозаменяемого
измерительного механизма (измерительная вставка с турбиной, крышка корпуса, индикаторное устройство с
магнитной муфтой и счетным механизмом, смонтированные вместе).

Принцип работы счетчика заключается в измерении числа оборотов турбины, вращающейся под действием
протекающей воды. Поток воды попадает в корпус счетчика и далее, через струевыпрямитель, в измерительный
механизм, где в твердых опорах с низким коэффициентом трения в вертикальном положении (поперек потока)
вращается турбина. Вода, пройдя через измерительный механизм, поступает в выходной патрубок. Скорость
вращения турбины пропорциональна расходу воды.

Импульсный (герконовый) датчик предназначен для дистанционного считывания показаний с частотой,

пропорциональной величине расхода воды. На одной из стрелок стрелочного указателя или на одном

из диске счетного механизма устанавливается магнит, прохождение которого под герконом обеспечивает

замыкание контактов геркона. Если в цепи геркона имеется напряжение от внешнего источника, то при

замыкании контактов в этой цепи протекает ток, что фиксируется внешним прибором


Технические харатеристики:

Диаметр условного прохода Ду, мм._______________________________100
Расход воды Qmin, м3/час: Класс В ________________________________1,8
Класс А _______________________________________________________4,8
Расход воды Qn, м3/час__________________________________________60,0
Расход воды Qmax, м3/час________________________________________120,0
Емкость счетного механизма ____________________________________9999999
Цена деления младшего разряда, м3 _______________________________0,001
Диапазон рабочих температур для учета холодной воды _____________5 до 40°С
Максимальное рабочее давление воды не более, МПа ________________ 1,0
Порог чувствительности, м3/ч ___________________________________не более 0,5Qmin


Комплектация:

Счетчик воды ЭКОМЕРА-100ФИ - 1 шт.
Паспорт - 1 экз.
Упаковка - 1 шт.
Датчик импульсов - 1шт.
