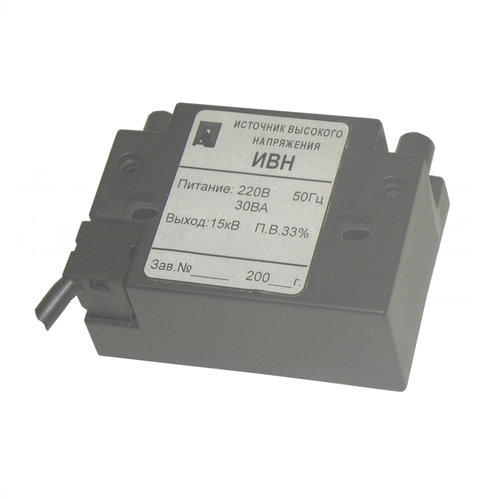

ИВН-24 (источник высокого напряжения)

Характеристики

описание

Назначение
Предназначен для искрового розжига газовых запальных горелок и котельных агрегатов и служит для воспламенения топлива между электродом и корпусом установки.

Используются в схемах автоматического розжига котлов, блочных горелок, тепловентиляторов.

Тип ИВН, ИВН-24 представляет собой модификацию с одним высоковольтным выходом.

Тип ИВН-24Т представляет собой модификацию с одним высоковольтным выходом. Для повышения электробезопасности и используется дополнительная защита в виде коробки.

Тип ИВН-2К представляет собой модификацию с двумя высоковольтными выходами.

Небольшой вес;
Малые габариты;
Отсутствие сетевых наводок;
Имеют модификацию на питание 24 вольта;
Используют электронную схему преобразования частоты с 50/60 Гц до 20кГц. Увеличение частоты дает возможность уменьшить магнитное поле в катушке высокого напряжения и передать то же количество энергии, что и в индукционных трансформаторах.
Рекомендуется для применения на запально-защитных устройствах длиной до 1000мм.
Основные технические характеристики
Тип    ИВН    ИВН-2К    ИВН-24
ИВН-24Т
Первичное напряжение, В/Гц    220 / 50    = 24
Выходное напряжение, кВ    15    2х7,5    15
15
Потребляемая мощность, ВА    30    60
Номинальный вторичный ток (в режиме короткого замыкания), мА    20    25
Относительная продолжительность включения (ПВ), %    33
Температура окружающей среды, °С    от -40 до +60    от -55 до +60
Длина поставляемого кабеля питания, м    0,75    0,75    клеммы
Степень защиты, (код IP)    IP54
Расстояние между электродами, мм    5    3-5
Масса, не более кг    0,5    1    1,5
