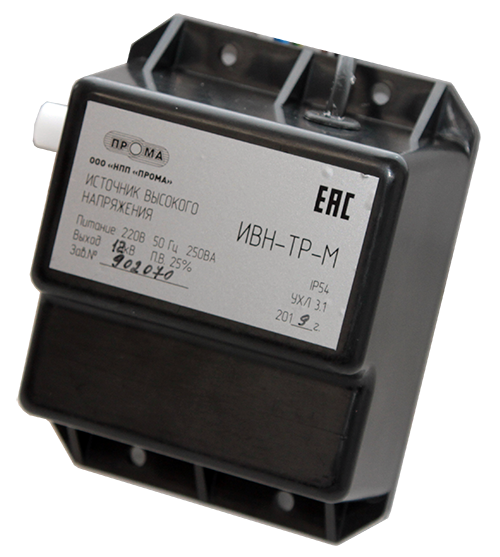

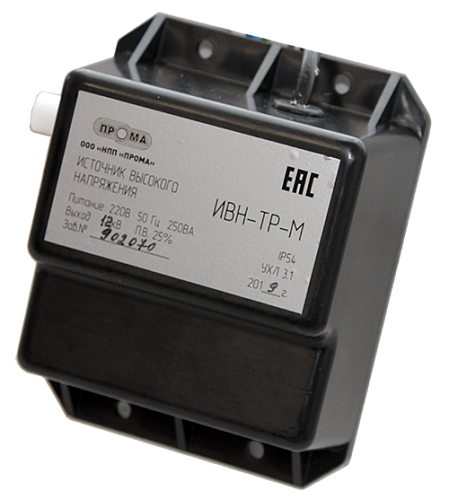

ИВН-ТРМ (источник высокого напряжения)

Характеристики

описание

Назначение
Для искрового розжига запальных устройств, горелок, работающих на газовом и жидком топливе.

Используется в схемах автоматического розжига блочных горелок, котлов, тепловентиляторов, технологических установок.

ИВН-ТР-М рекомендуется применять для розжига газовых и жидкостных запальных горелок.

ИВН-ТР-М инверторного типа, создает мощную стабильную искру при температуре от минус 60°С и при этом обеспечивая низкий уровень помех.

Запальный трансформатор розжига представляет собой однофазный прибор, который призван зажечь горелки, работающие с газообразным или жидким топливом. При этом осуществляется воспламенение горелок либо электродом, который находится в заземленном корпусе, или же с двумя электродами. Розжиг возможен даже при крайне низких температурах, до -60 градусов.

Работает трансформатор розжига котла довольно просто. Он преобразует сетевое напряжение в более мощное (до 14 кВ), становясь таким образом провокатором возникновения электрической дуги. При контакте с ней подготовленная заблаговременно топливно-воздушная смесь воспламеняется. Использоваться такой прибор может для обеспечения запуска самого разнообразного оборудования. Сюда входят и бойлеры, и тепловые генераторы, и утилизаторы, и печи обжига, и даже производственные отопительные котлы.

Основные технические характеристики
Тип    ИВН    ИВН-ТР-М
Параметры электропитания напряжение,В    220-230    220-230
Частота, Гц    50-60    50-60
Выходное напряжение, кВ    15    8
Потребляемая мощность, не более, ВА    30    250
Продолжительность включения П.В.25%, не более, сек    3    45
Периодичность включения не менее, минут    10    2
Рекомендуемый искровой промежуток, мм    3-5    3-4
Стандартная длина проводов высокого напряжения, мм    1000    -
Максимальная длина провода высокого напряжения с распределенным сопротивлением, м
провод марки ПВВ-1 с медной жилой или аналог не более, м    -    2,5- 30
