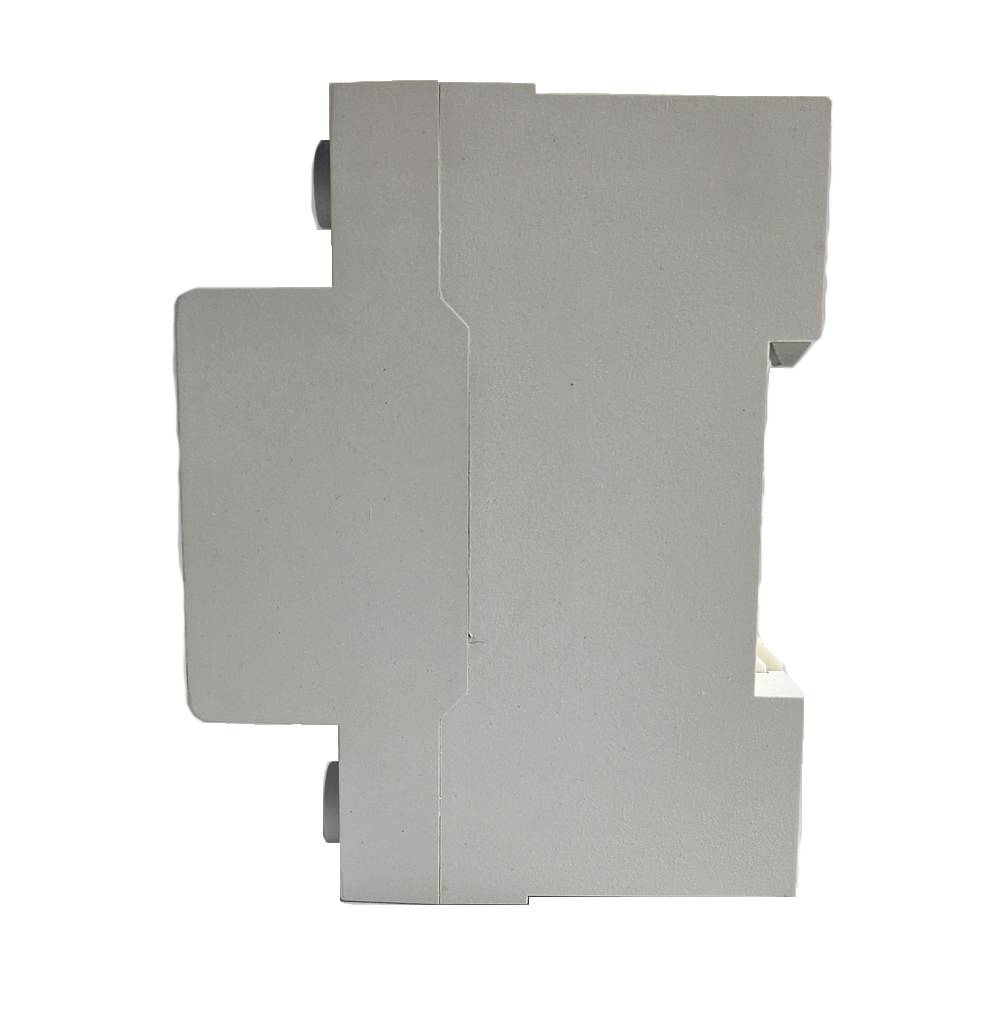

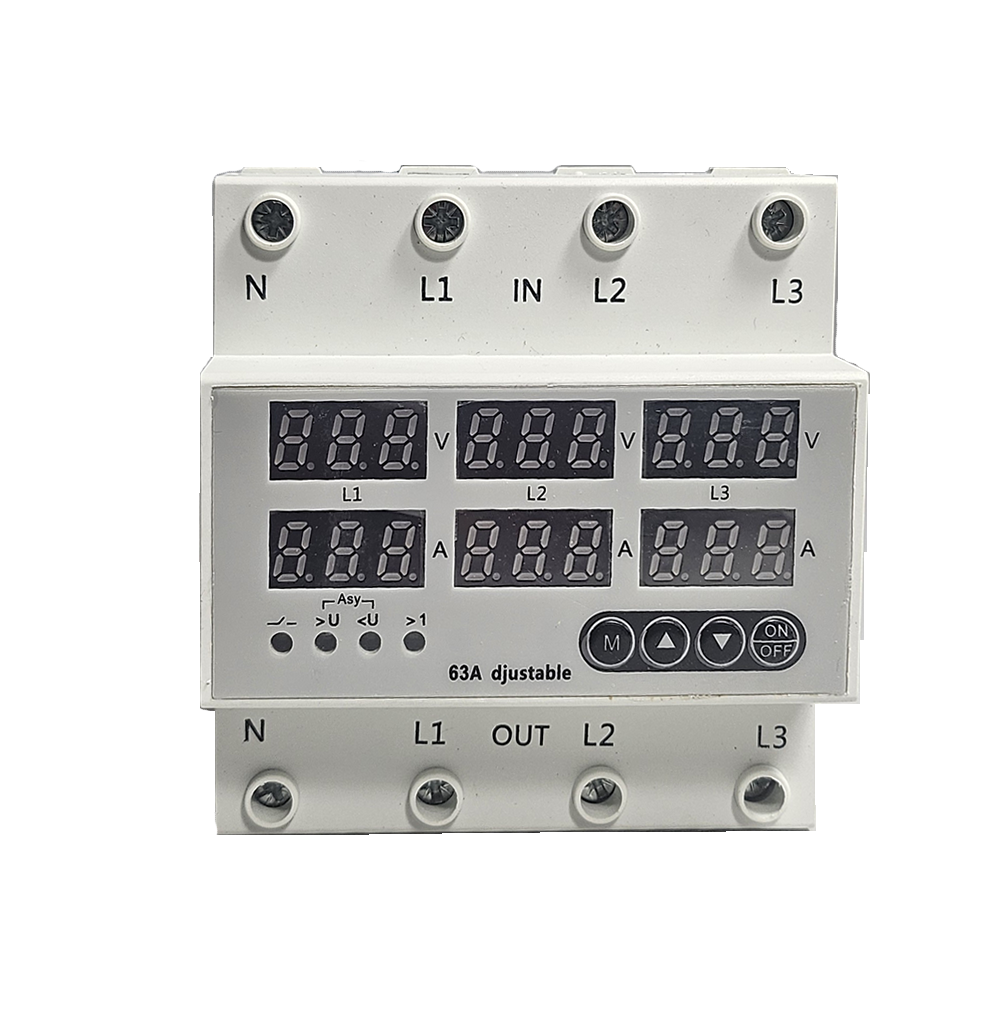

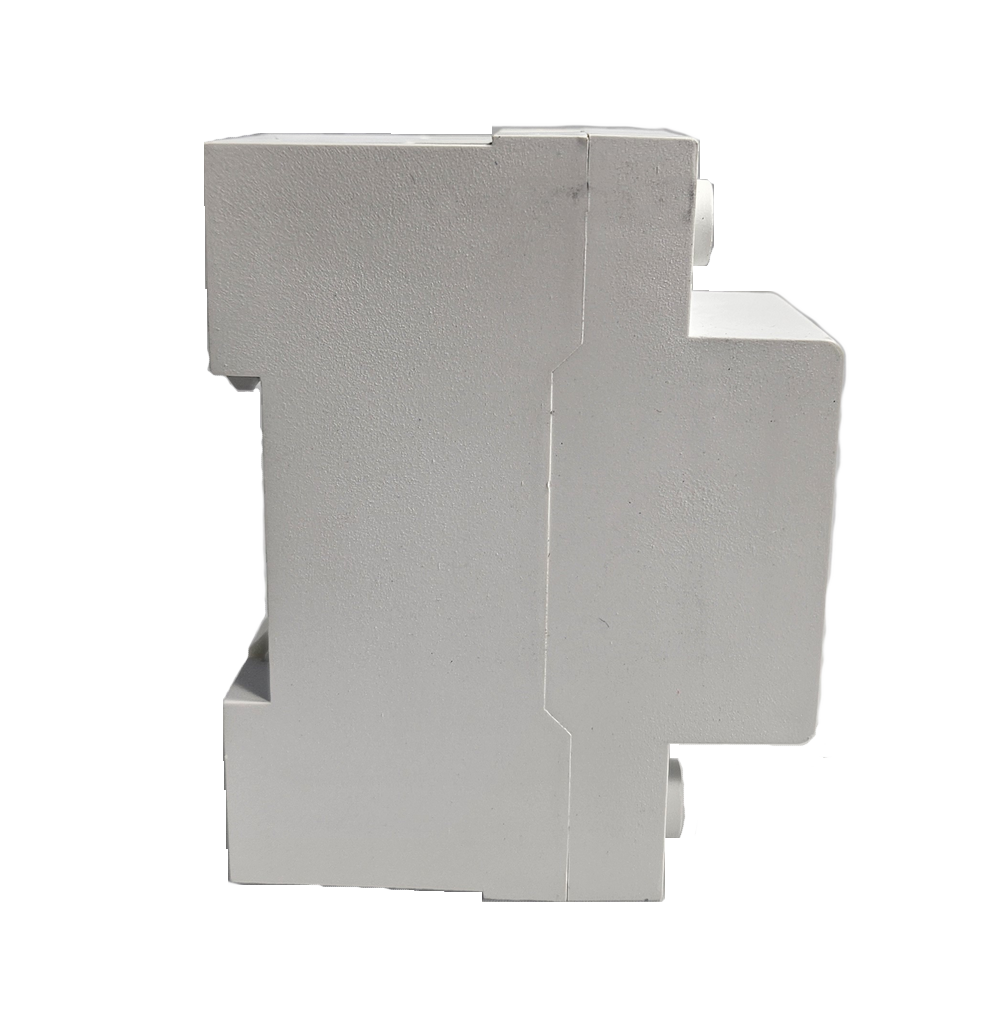

РЕЛЕ КОНТРОЛЯ ТРЕХФАЗНОГО ТОКА И НАПРЯЖЕНИЯ РКН-3
Прибор для контроля тока и фазного напряжения в трехфазных сетях с изолированной
нейтралью и для защиты электрооборудования.
Реле предназначено для контроля тока и фазного напряжения в трехфазных сетях с
изолированной нейтралью и для защиты электрооборудования. Контролирует обрыв фаз,
асимметрию (перекос) фаз, порядок чередования фаз, превышение силы тока и напряжения
выше установленного значения, падение напряжения ниже установленного значения. Реле может
быть использовано в различных областях электроэнергетики и автоматики.
Пределы регулирования срабатывания при превышении напряжения: 220..300В
Пределы регулирования срабатывания при падении напряжения: 120...210В
Пределы порога срабатывания при превышении силы тока:5...63А
Пределы порога асимметрии (перекоса) фаз: 20...99%
Погрешность: ±1%
Количество фаз: 3
Реле: ~63 А, 400 В
Быстродействующее реле (при превышении верхней уставки напряжения размыкается за
0,1 с, при превышении порогового напряжения 350 В – за 0,01 с)
Защита от обрыва фаз, асимметрии (перекоса) фаз и нарушения порядка чередования
фаз
6 трехразрядных светодиодных индикаторов

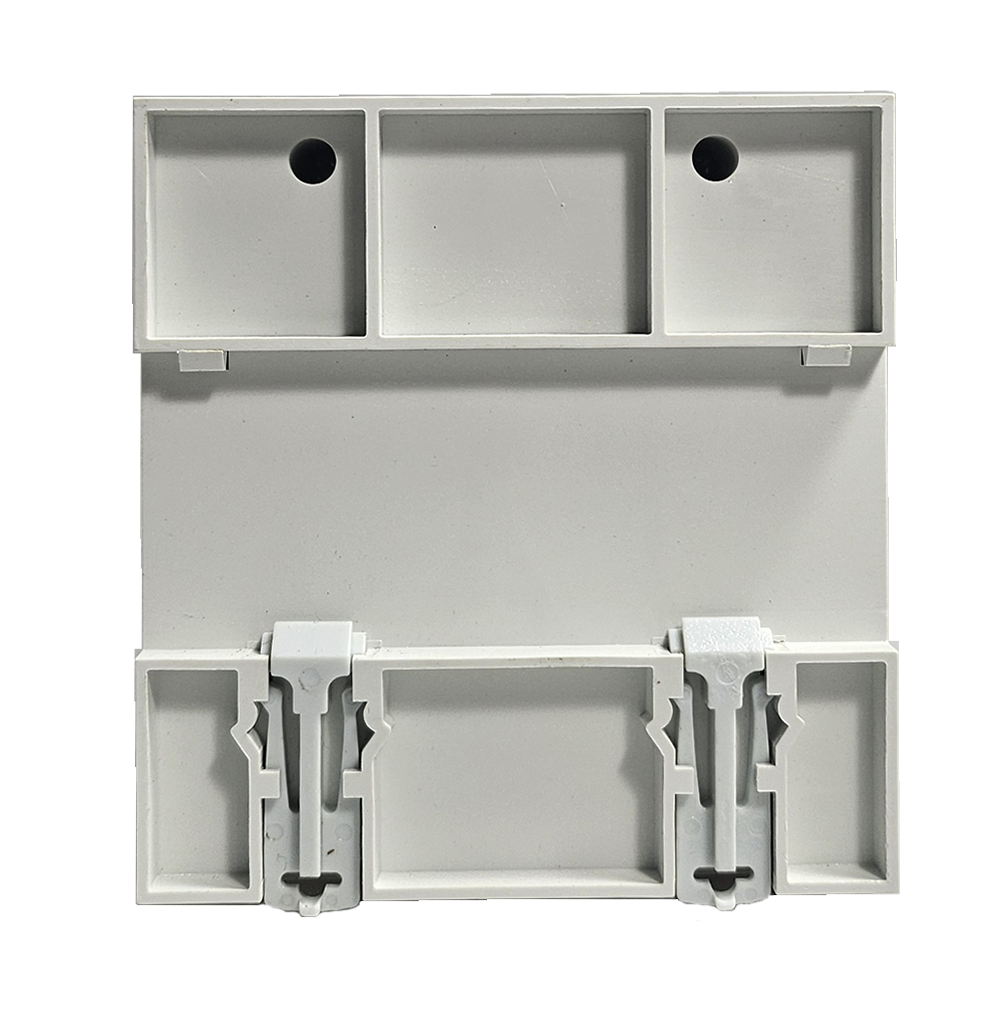

Монтаж: на DIN-рейку, стандарт 5S
