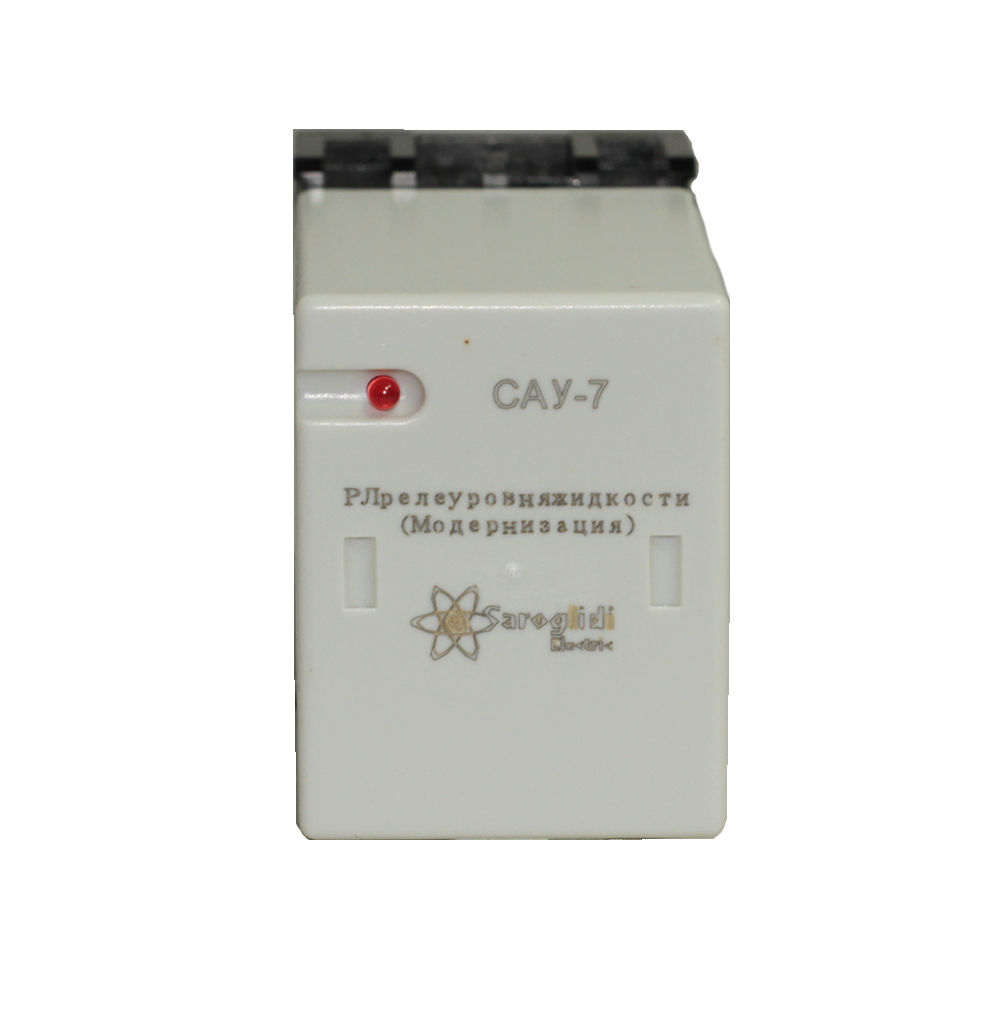

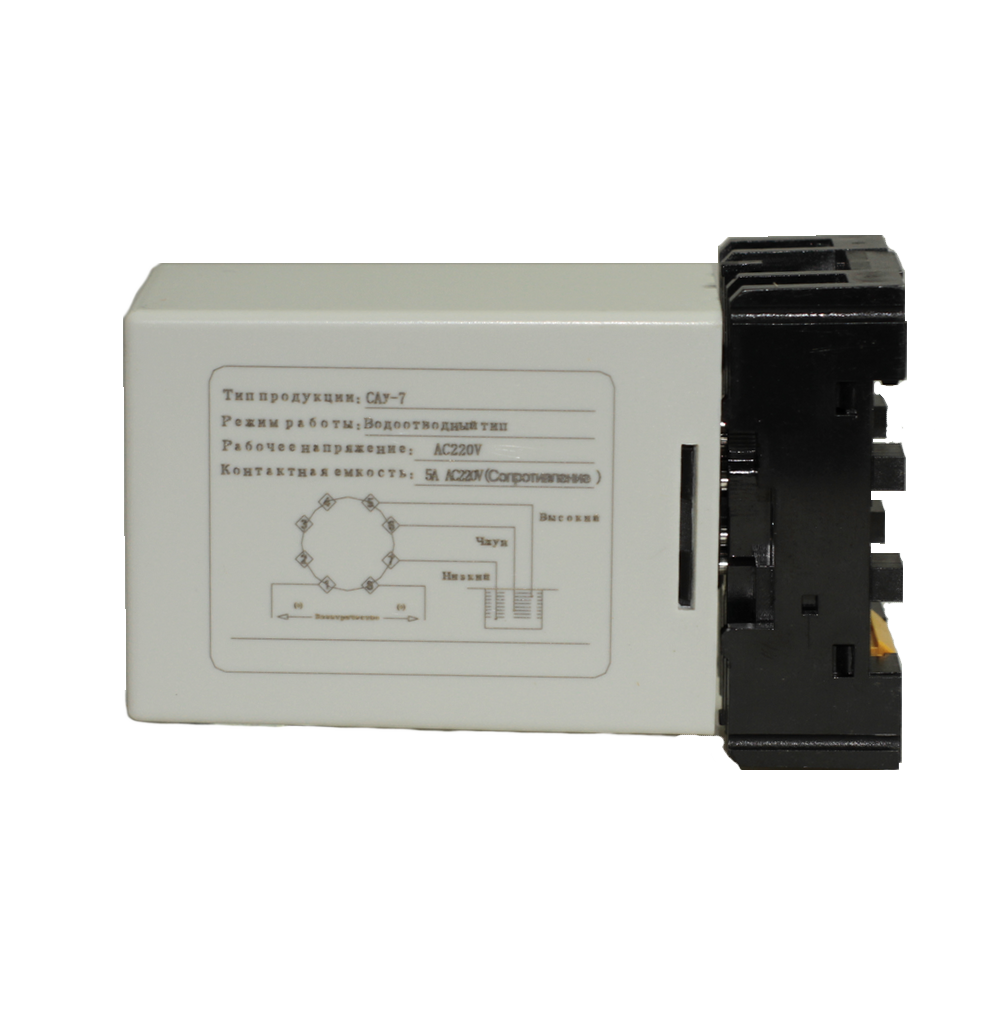

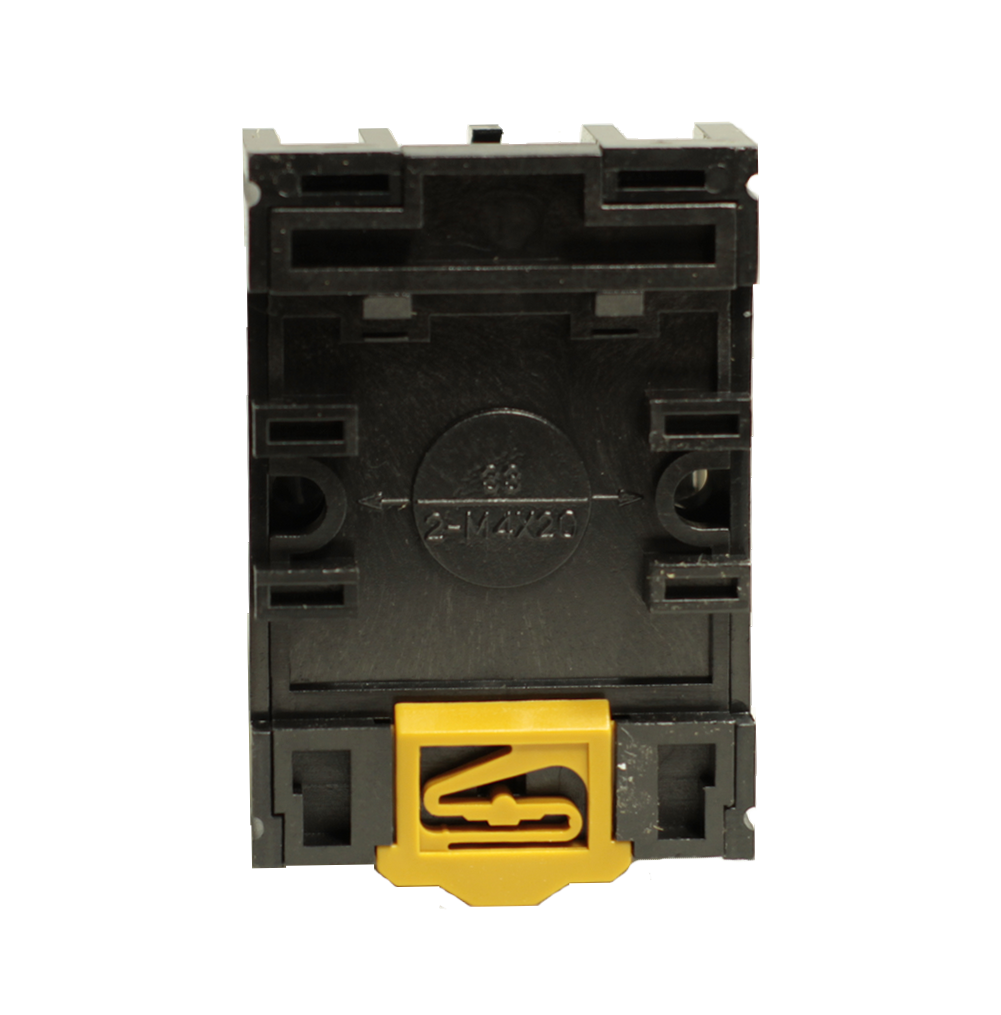

Реле контроля уровня САУ-7

Характеристики

описание

Реле уровня САУ-7 предусматривает 2 режима работы.
1 режим : ( при использовании 3-х датчиков H, M, L)
При пустом баке и подаче напряжения на реле уровня по схеме, реле замыкает контакты 3 и 8
подавая напряжение питания 220В (380В) на катушку управления контактора КМ. Контактор КМ
своими контактами подключает эл. мотор насоса (наполняющего бак) в цепь питания 220В или 380В
в зависимости от эл. мотора, схемы и реле уровня рассчитанных на 220В или 380В.
При достижении уровня жидкости датчика H реле размыкает контакты 3 и 8, до понижения
уровня по датчику M. При осушении датчика M, реле опять замкнет контакты 3 и 8 до достижения
уровня жидкости по датчику H, и процесс повторится снова.
То есть насос будет включаться и накачивать жидкость в бак при достижении нижнего уровня по
датчику M и отключаться при достижении верхнего — по датчику H.
При использовании металлического бака и контакта жидкости с его корпусом, возможно
соединение датчика M с корпусом бака. В этом случае нижний уровень жидкости в баке будет
определяться датчиком L.
2 режим : ( при использовании 2-х датчиков H и L)
При необходимости постоянной подпитки жидкостью бака, т. е. поддержании постоянного
определенного уровня жидкости в баке при ее расходовании, используют только датчики H и L.
Верхний из них и будет определять постоянный уровень жидкости в баке.
При использовании металлического бока и контакта жидкости с его корпусом, возможно
соединение любого из датчиков с корпусом бака. В этом случае постоянный уровень жидкости в баке
будет определяться другим датчиком.
