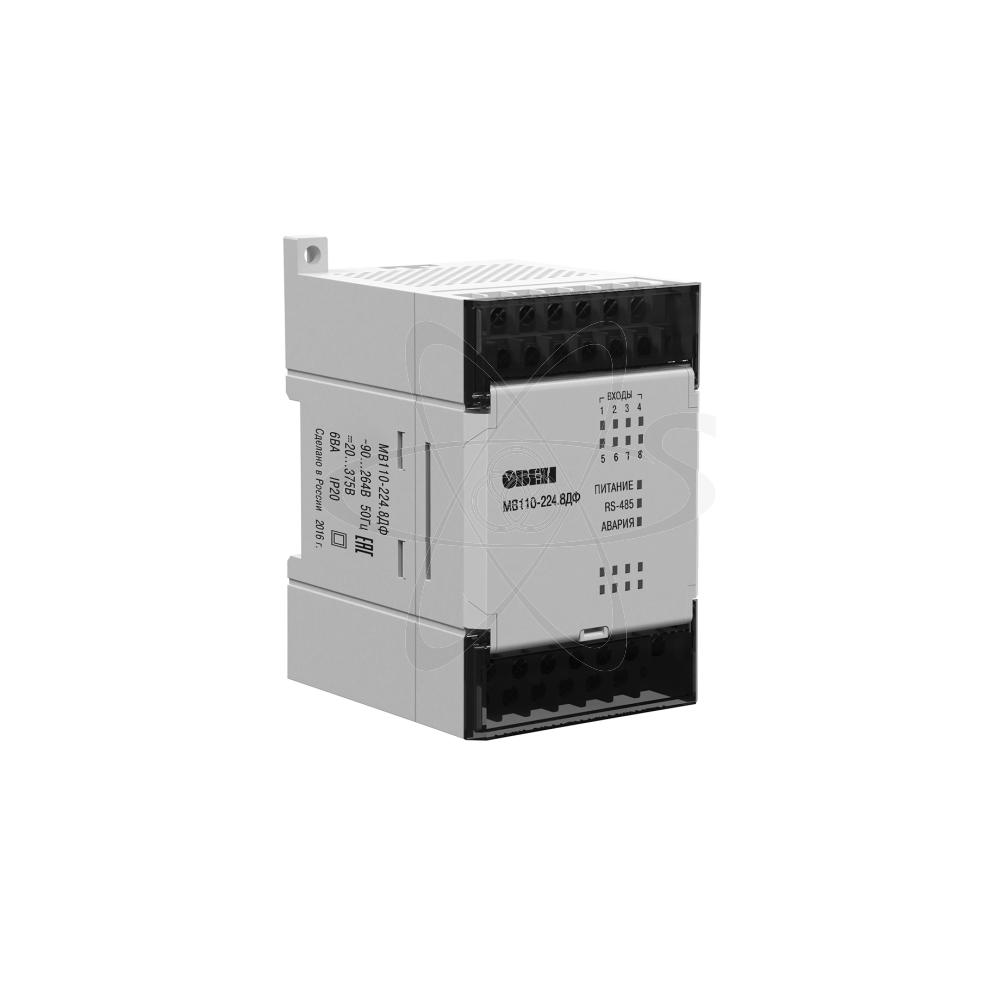

МВ110-224.8ДФ - модуль дискретного ввода

описание

Прибор предназначен для сбора данных со встроенных дискретных входов с передачей их в сеть RS-485. Прибор может использоваться для контроля подачи напряжения питания на исполнительные механизмы (например, для защиты трехфазного двигателя методом регистрации обрыва одной из питающих его фаз), а также для подсчета числа включений оборудования или перебоев в подаче электропитания на оборудование, питающееся от сети 220В частотой 50Гц или от источника постоянного тока. МВ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. МВ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор. К приборам ОВЕН МВ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей. Конфигурирование МВ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки. Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А. Основные особенности модуля ввода дискретных сигналов МВ110-8ДФ: 8 каналов дискретного ввода. Типы входных сигналов: ~220 В или =220 В. Частота измерений: 25 Гц для переменного и 50 Гц для постоянного напряжения. Счетчик для каждого входа. Напряжение питания: ~220 В и =24 В (универсальный источник питания).
